4 Technische Eigenschaften
4.5 Adressierung
4.5.4
Adressierung über den BootP-Modus
Die Adressierung erfolgt hierbei bei der Inbetriebnahme des Gateways über einen BootP-
Server im Netzwerk.
Zur Aktivierung des BootP-Modus werden die 3 Drehkodierschalter auf Schalterstellung
„300"gestellt.

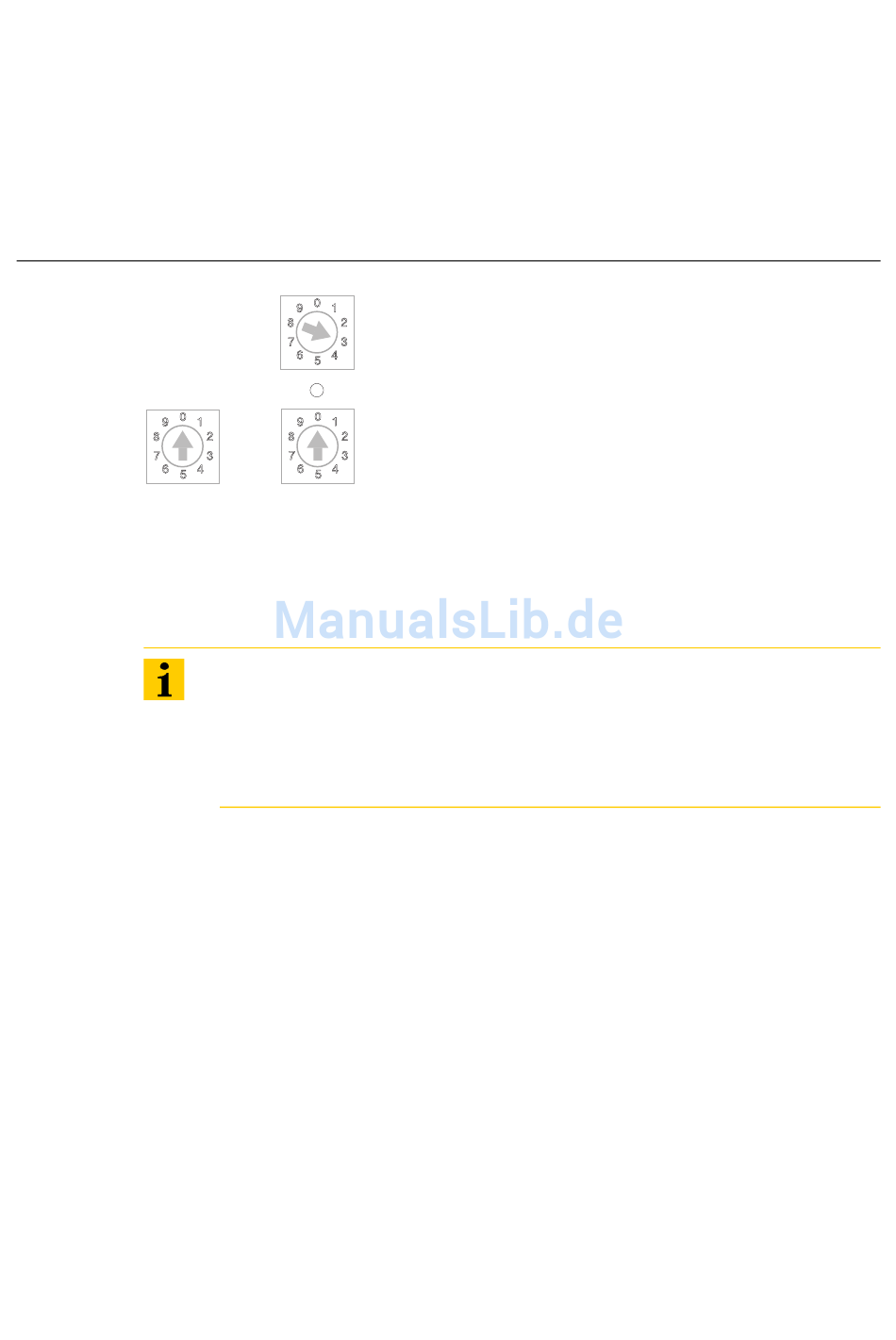

Abbildung 26:
BootP-Modus
9 0
8
7
6
5
Adr. × 10
34
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Adr. × 100
9 0
1
2
8
7
3
6
4
5
Set
9 0
1
1
2
8
2
3
3
7
4
6
4
5
Adr. × 1
000
: 192.168.1.254
1-254 : Static rotary
300
: BootP
400
: DHCP
500
: PGM
600
: PGM-DHCP
Hinweis
Die vom BootP-Server zugewiesene Subnetmaske und Default-Gateway-Adresse
werden nichtflüchtig im EEPROM des Gateways gespeichert.
Im Falle eines Umschaltens in den Rotary- oder den PGM-Modus, werden die hier
vorgenommenen Einstellungen (IP-Adresse, Subnetz-Maske) aus dem EEPROM
des Moduls übernommen.
