Modbus TCP
Modbus TCP verwendet für die Datenübertragung in Ethernet TCP/IP Netzwerken das Trans-
port Control Protokoll (TCP) für die Übertragung des Modbus-Anwendungsprotokolls.
Die Parameter und Daten werden dabei nach dem Encapsulation-Prinzip in die Nutzdaten
eines TCP Telegramms eingebettet. Bei diesem Einbettungsvorgang erzeugt der Client einen
entsprechenden MBAP-Header (Modbus Application Header), der dem Server die eindeutige
Interpretation der empfangenen Modbus- Parameter und -Befehle ermöglicht.
Das Modbus-Protokoll ist somit Teil des TCP/IP-Protokolls.
3.1.5
Überprüfen der Kommunikation über Ping-Signale
Sie haben über die DOS-Eingabeaufforderung Ihres PCs die Möglichkeit, die im Netzwerk
bekannten Teilnehmer über Ping-Signale anzusprechen und ihre Kommunikationsbereitschaft
zu überprüfen.
Geben Sie dazu über die Eingabeaufforderung den Befehl „ping IP-Adresse" des zu überprü-
fenden Netzwerkteilnehmers ein.
Antwortet die Station auf das Ping-Signal, ist sie kommunikationsbereit und nimmt am Daten-
austausch teil.

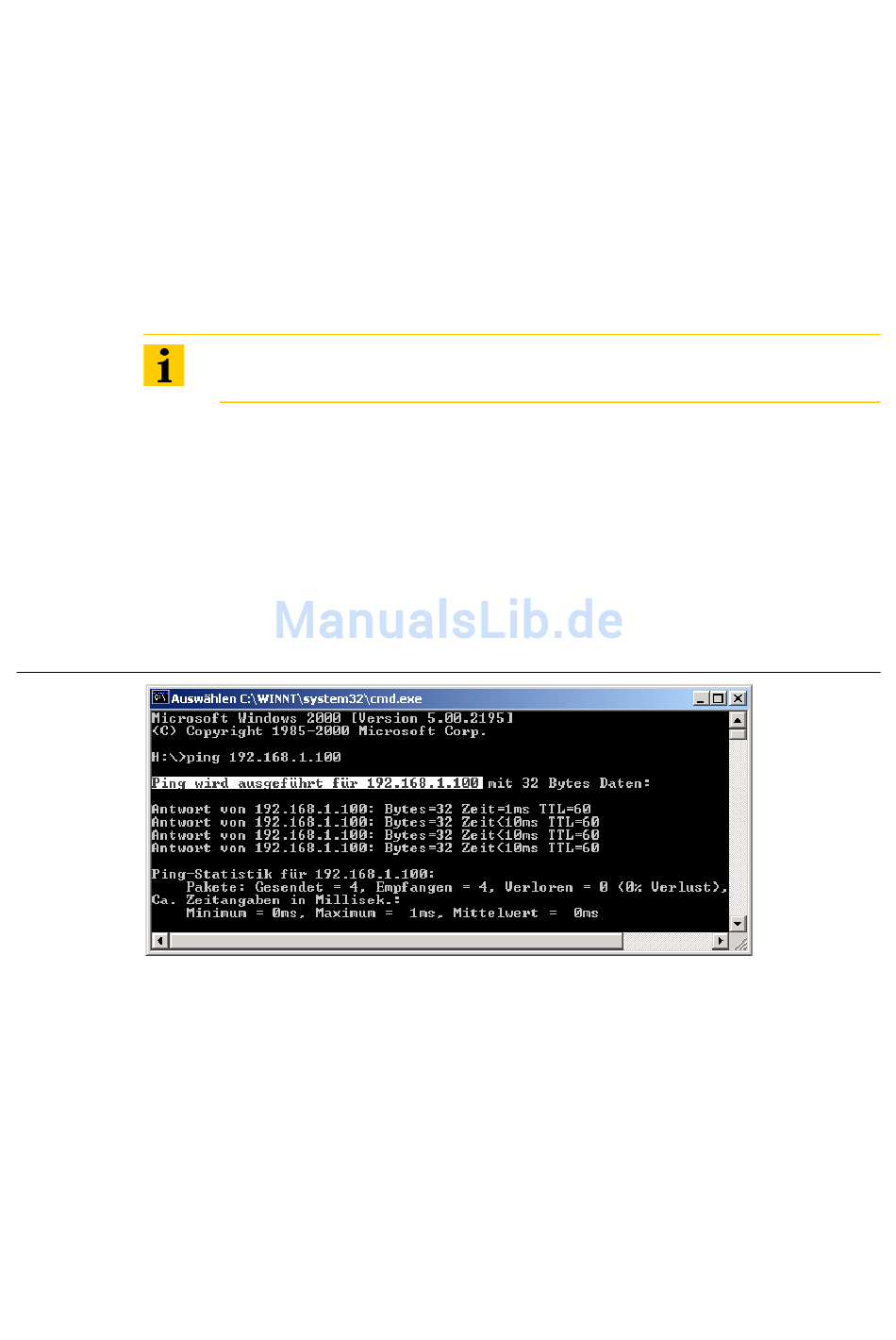

Abbildung 16:
Ping-Signal
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Hinweis
Eine weiterführende Beschreibung des Modbus-Protokolls finden Sie in Kapitel 5.
3 Ethernet
3.1 Systembeschreibung
25
