9 Anhang
9.1 Datenabbild der Technologiemodule
9.1.4
SSI-Modul
Prozesseingabedaten
Die Prozesseingabedaten werden vom angeschlossenen Feldgerät an das XN-1SSI Modul
übertragen.
Die Prozesseingabedaten beschreiben die Daten, die vom XN-1SSI-Modul über ein Gateway
zur SPS übertragen werden.
Die Übertragung erfolgt in einem 8-Byte-Format, das sich wie folgt darstellt:
• 4 Byte dienen zur Darstellung der Daten, die aus dem Register mit der Adresse
REG_RD_ADR gelesen wurden.
• 1 Byte gibt ggf. die Registeradresse zu den gelesenen Daten und eine Bestätigung für die
erfolgreiche Durchführung wieder.
• 1 Byte kann Statusmeldungen des SSI-Gebers übertragen. Weiterhin enthält dieses Byte
ggf. eine Bestätigung für das erfolgreiche Beschreiben des Registers und eine Meldung zu
einem aktivem Schreibvorgang.
• 1 Byte gibt die Ergebnisse zu Vergleichsoperationen mit dem SSI-Geberwert wieder.
• 1 Byte gibt Meldungen zum Kommunikationsstatus zwischen XN-1SSI-Modul und SSI-
Geber sowie weitere Ergebnisse zu Vergleichsoperationen wieder.

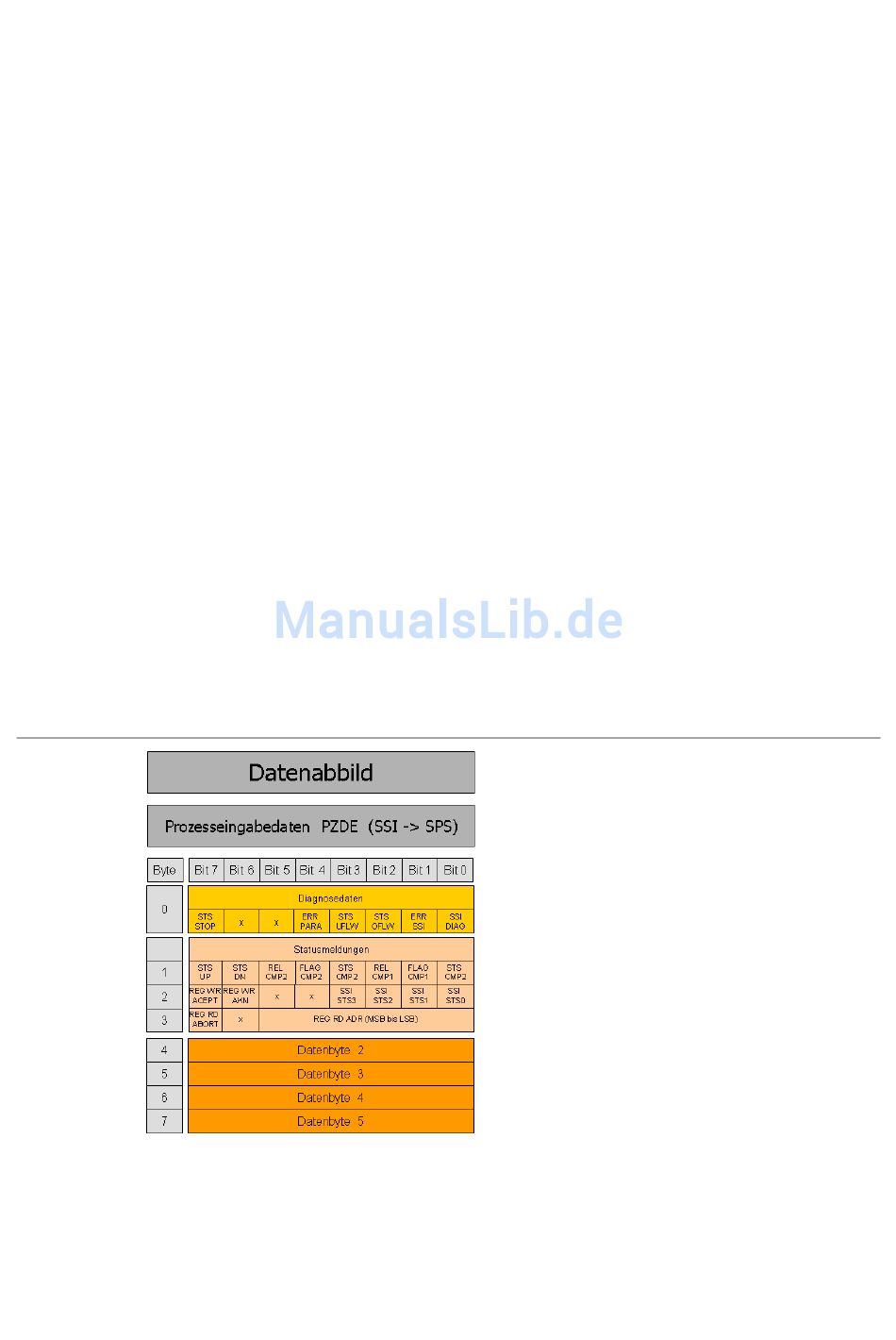

Folgende Darstellung beschreibt den Aufbau der 8 x 8 Bit der Prozesseingabedaten.
STS (bzw.ERR) beinhaltet eine flüchtige Statusinformation, d.h. das entsprechende Bit spie-
gelt immer den aktuellen Zustand wieder.
FLAG beschreibt einen nichtflüchtigen Merker, der gesetzt wird, wenn ein bestimmtes
Ereignis eingetreten ist. Das entsprechende Bit behält den Wert, bis es wieder zurückgesetzt
wird.
Abbildung 85:
Prozessein-
gabedaten des
SSI-Moduls
184
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
