4 Technische Eigenschaften
4.4 Anschlussmöglichkeiten
4.4.3
Anschluss Service-Schnittstelle (PS/2-Buchse)
Die PS2-Buchse dient zum Anschluss des Gateways an die Projektierungs- und Diagnosesoft-
ware I/O-ASSISTANT.
Die Schnittstelle ist als 6-polige Mini-DIN-Steckverbindung ausgeführt.
Um die Service-Schnittstelle des Gateways mit dem PC zu verbinden, können zwei Typen von
Kabeln verwendet werden:
• spezielles I/O-ASSISTANT-Verbindungskabel von Eaton (XN-PS2-CABLE)
• Handelsübliches PS/2-Kabel mit Adapterkabel SUB-D/ PS/2
Anschluss über I/O-ASSISTANT-Verbindungskabel

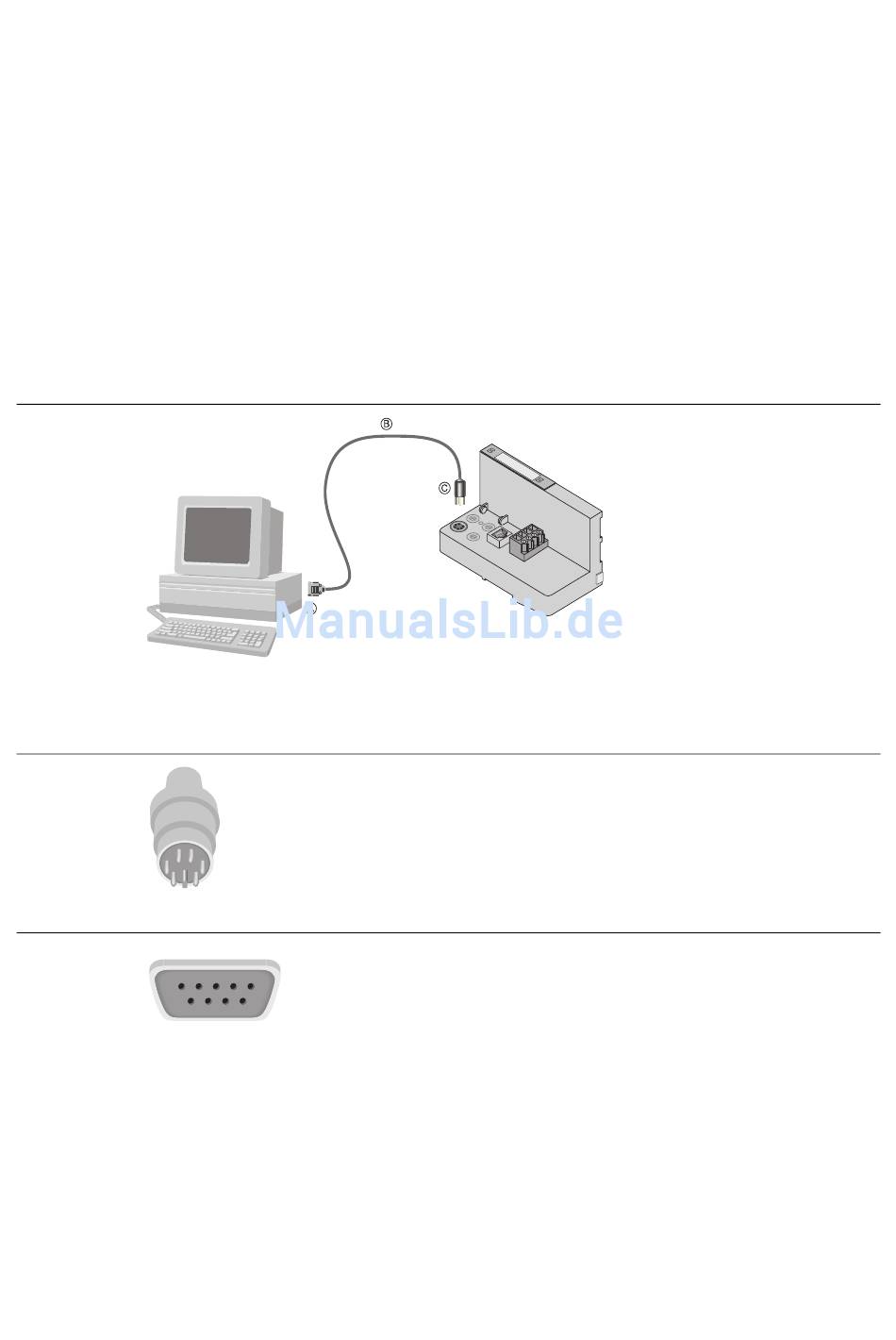

Abbildung 21:
Verbindung zwi-
schen XI/ON-
Gateway und
PC über speziel-
les I/O-ASSIS-
TANT-Kabel
Das I/O-ASSISTANT-Kabel hat einen PS/2-Stecker (Anschluss für Buchse am Gateway) und
eine SUB-D-Buchse (Anschluss für Stecker am PC).
Abbildung 22:
PS/2-Stecker
am Anschluss-
kabel zum Gate-
4
way (Draufsicht)
5
6
Abbildung 23:
5 4
9-polige SUB-D-
Buchse am An-
schlusskabel
zum PC (Drauf-
sicht)
30
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
3
2
1
3 2
1
9
8
7
6
