Bildung von Potenzialgruppen
Die Power-Feeding Module können zur Bildung von Potenzialgruppen eingesetzt werden. Die
Potenzialtrennung zu der links vom jeweiligen Versorgungsmodul befindlichen Potenzial-
gruppe erfolgt durch das Basismodul.

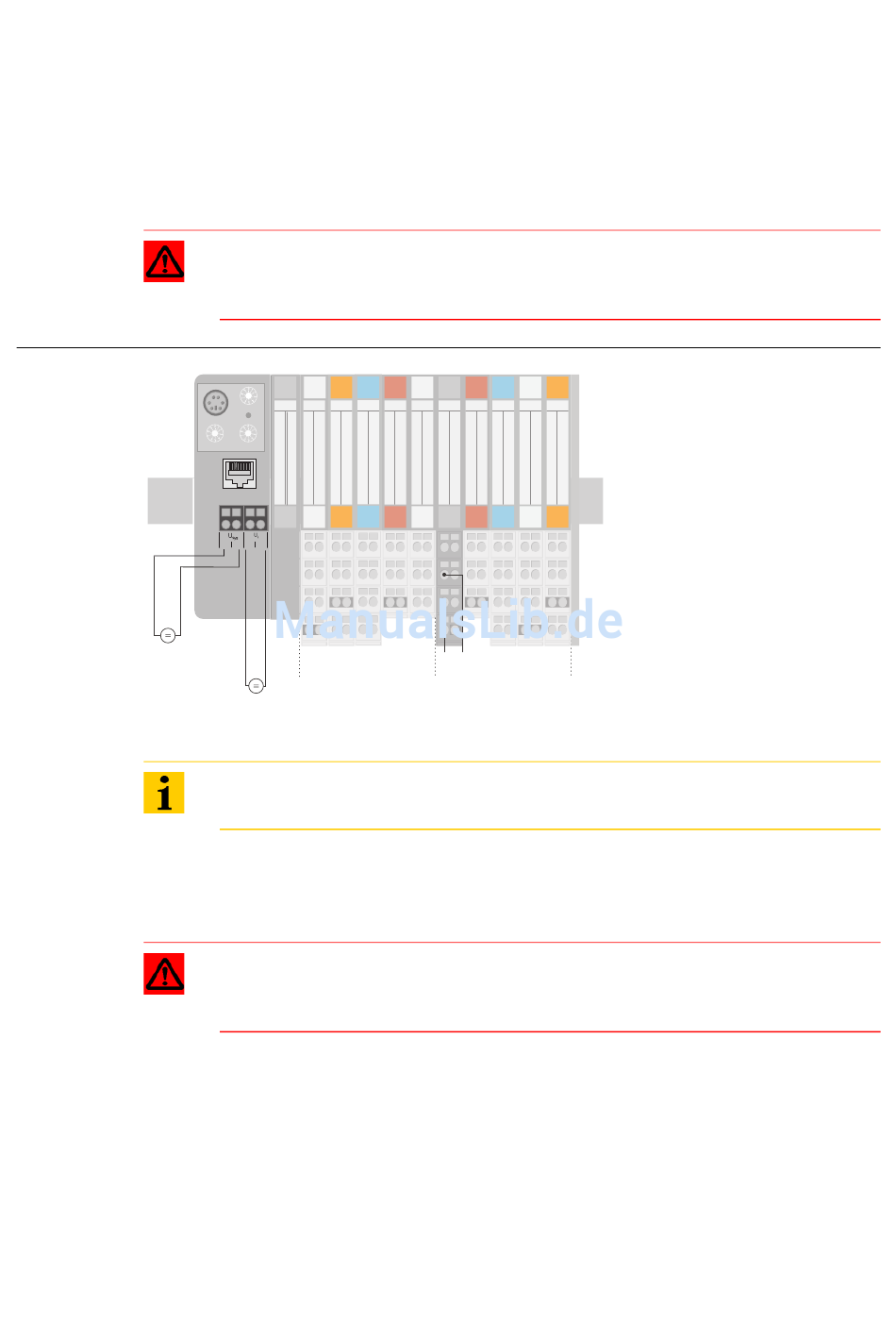

Abbildung 69:
Beispiel für die
Bildung von
Potenzialgrup-
pen
+
–
Feld-
versorgung
Bei dem Einsatz von I/O-Modulen für 120/230 V AC (XN-2DI-120/230VAC und XN-2DO-
120/230VAC-0.5A) ist auf die Bildung einer speziellen Potenzialgruppe durch das Power
Feeding-Modul XN-PF-120/230VAC-D zu achten.
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Achtung
Bei Verwendung von Bus Refreshing-Modulen ist auf den Einsatz der richtigen Ba-
sismodule zu achten.
2 DI
NO
AI
2 DO 2 DI
10/100 MBit
+
-
+
-
11
11
21
21
11
21
11
21
12
12
22
22
12
22
12
22
12
13
13
23
23
13
13
23
13
23
14
24
14
24
14
24
Potenzialgruppe 1
+
–
System-
versorgung
Hinweis
Das System kann unabhängig von der Potenzialgruppenbildung versorgt werden.
Achtung
Module mit 24 V DC- und mit 120/230 V AC-Feldversorgung dürfen nicht in einer ge-
meinsamen Potenzialgruppe verwendet werden!
