7 Richtlinien für die Stationsprojektierung
7.2 Versorgung
Bei der Verwendung der Software I/O-ASSISTANT wird über den Menüpunkt [Station] >
[Aufbau prüfen] eine Fehlermeldung generiert, sobald eine ausreichende Versorgung durch
den Modulbus nicht mehr gewährleistet ist und die maximale Stationsgröße überschritten ist.

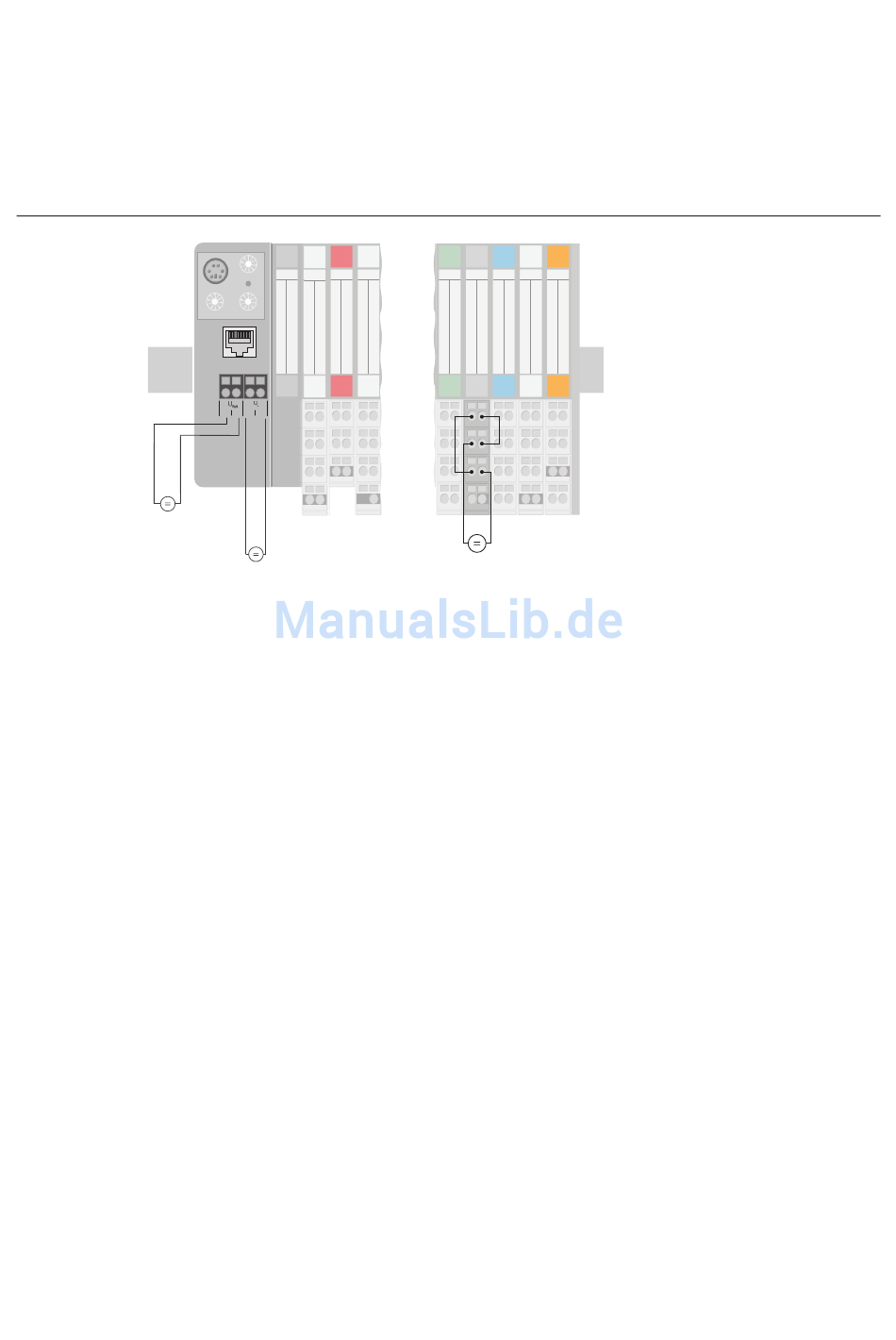

Abbildung 68:
Versorgung der
Station
+
–
Feld-
versorgung
Es ist auf dieselbe Masse und die Masseanschlüsse zu achten! Bei unterschiedlicher Masse
bzw. Masseanschlüssen fließt Ausgleichsstrom über den Modulbus, der zur Zerstörung der
Bus Refreshing-Module führen kann.
Alle Bus Refreshing-Module sind über dasselbe Massepotenzial untereinander verbunden.
Die Versorgung des Modulbusses erfolgt über die Anschlüsse 11 und 21 der Basismodule der
Bus Refreshing-Module.
