9 Anhang
9.1 Datenabbild der Technologiemodule

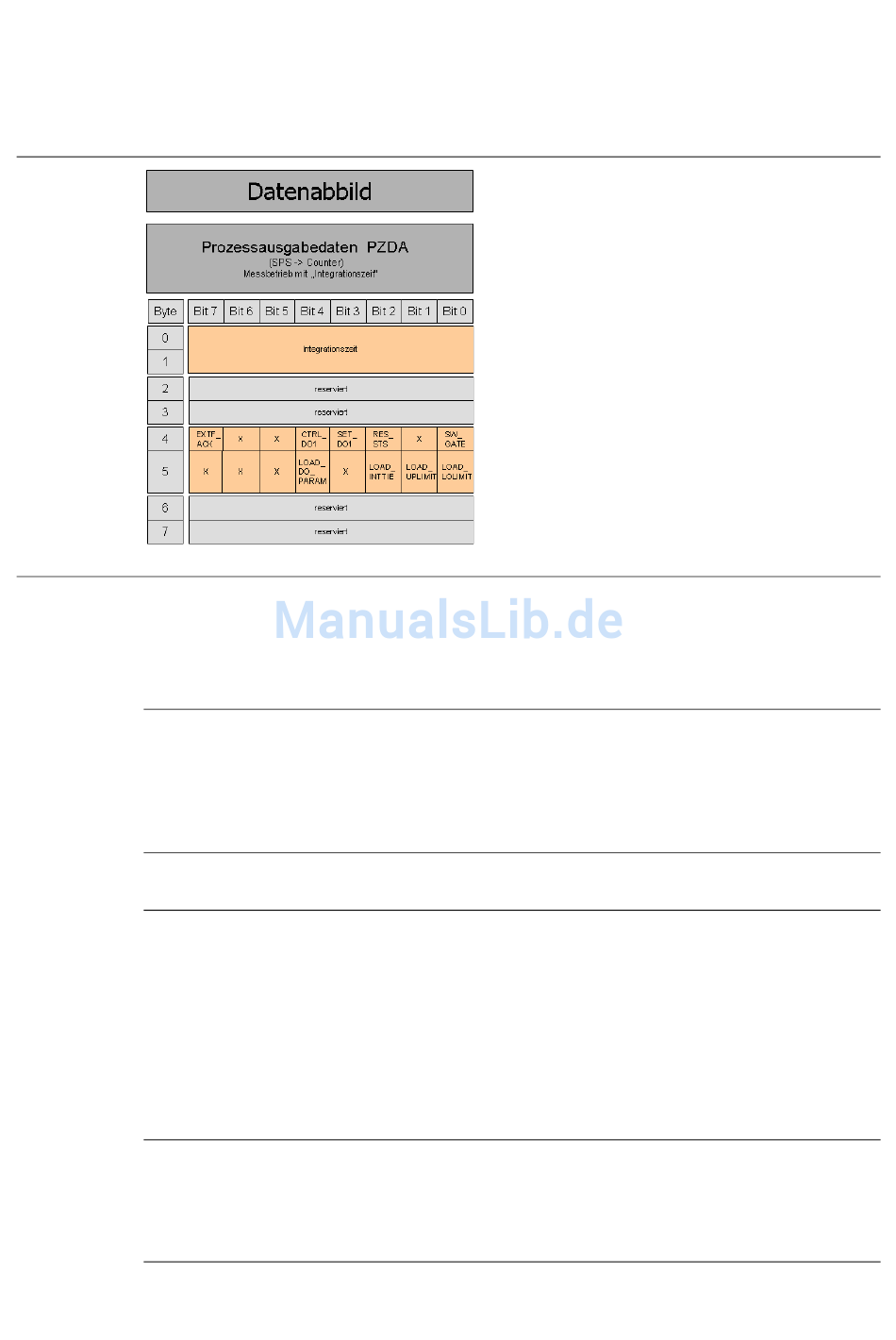

Aufbau der Datenbytes mit der Belegung „Integrationszeit"
Abbildung 82:
Datenbytes mit
der Belegung
„Integrations-
zeit"
Tabelle 76:
Steuerbit
Prozessausga-
bedaten - Mess-
betrieb von
XN-1CNT-
24VDC
EXTF_ ACK
CTRL_DO1
SET_DO1
RES_STS
168
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Wert, Bedeutung
Fehlerquittierung:
Die Fehlerbits ERR_DO oder ERR_24Vdc müssen mit dem Steu-
erbit EXTF_ACK nach der Beseitigung der Ursache quittiert
werden. Dieses Steuerbit muss anschließend wieder zurückge-
setzt werden. So lange das Steuerbit EXTF_ACK gesetzt ist,
werden keine neuen Fehlermeldungen gesetzt!
– 0: Der Ausgang DO1 ist gesperrt.
– 1: Der Ausgang DO1 ist freigegeben.
Wenn CTRL_DO1 = 1 ist und der physikalische Ausgang DO1 für
die Anzeige des Wertes SET_DO1 parametriert ist, kann DO1 mit
SET_DO1 direkt gesetzt und zurückgesetzt werden.
Die Parametrierung von DO1 für diese Funktion kann über diese
Prozessausgabe vorgenommen werden (MODE_DO1 = 00 und
LOAD_DO_PARAM 0 → 1).
Die Parametrierung des Ausgangs DO1 kann auch vor der Inbe-
triebnahme über die separaten Parameterdaten vorgenommen
werden. Defaultmäßig ist DO1 für die Anzeige des Wertes
SET_DO1 parametriert.
0 → 1 Anstoß Rücksetzen Statusbits. Die Statusbits STS_UFLW,
STS_OFLW und STS_CMP1 (Prozesseingabe) werden zurückge-
setz. Das Bit RES_STS_A = 1 (Prozesseingabe) bestätigt, dass der
Rücksetzbefehl angekommen ist.
RES_STS kann nun wieder auf 0 zurückgesetzt werden.
