9 Anhang
9.1 Datenabbild der Technologiemodule
Prozesseingabedaten - Messbetrieb
• 4 Bytes dienen zur Darstellung der Messwerte
• 1 Byte enthält Diagnosedaten
• 2 Bytes enthalten Statusmeldungen

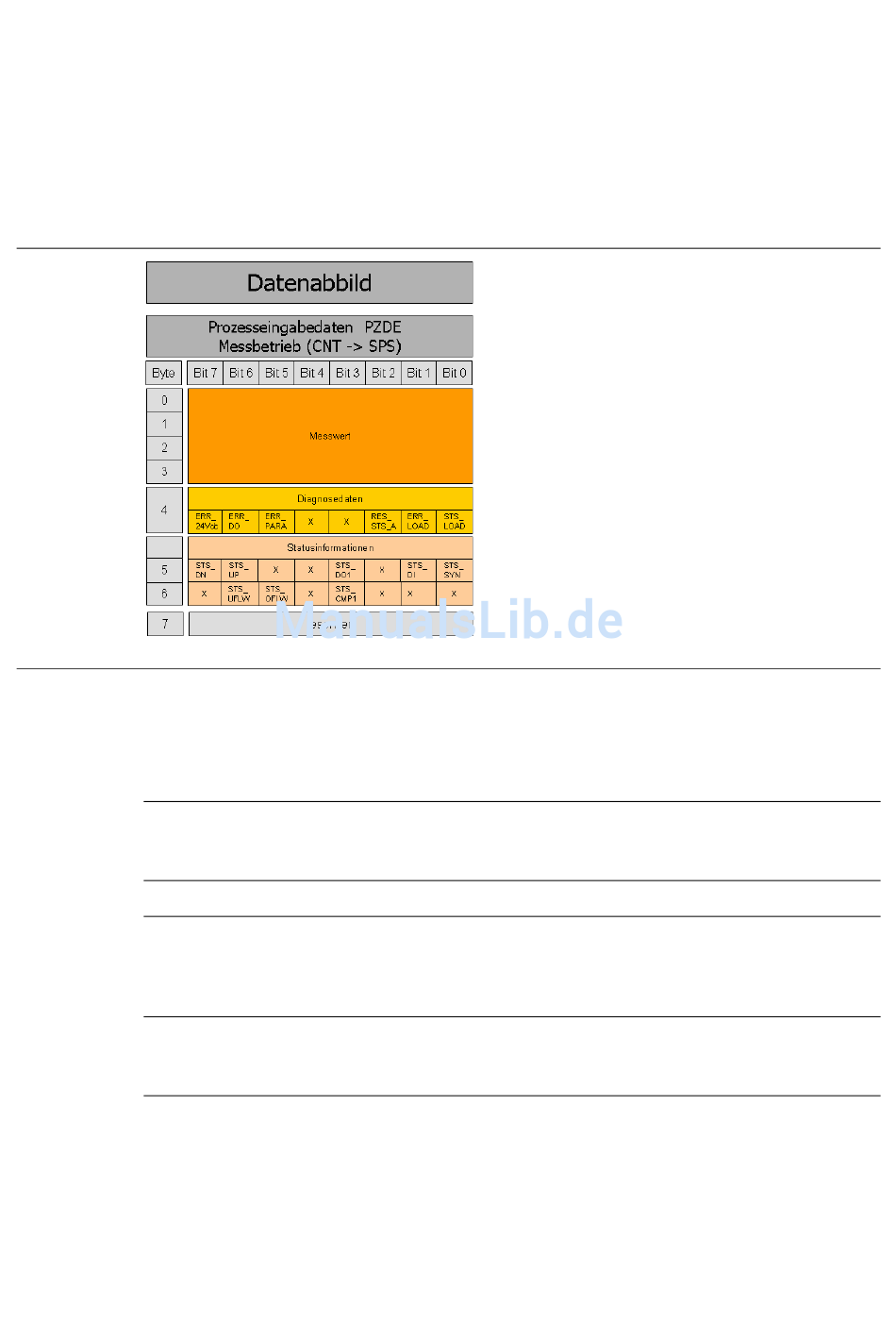

Abbildung 77:
PZDE Counter,
Messbetrieb
Tabelle 74:
Bits
Prozesseinga-
bedaten - Mess-
betrieb von
XN-1CNT-
24VDC
ERR_24Vdc
ERR_DO
ERR_PARA
RES_STS_A
160
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Wert, Bedeutung
Kurzschluss Geberversorgung
Diese Diagnoseinformation muss quittiert werden mit dem Steu-
erbit EXTF_ACK.
Kurzschluss / Drahtbruch / Übertemperatur am Ausgang DO1
– 1:Es liegt ein Parametrierfehler vor. ERR_PARA stellt ein
Sammeldiagnosebit dar. Mit der separaten Diagnose werden in
Bit 3 bis 6 die Fehler bei der Parametrierung aufgeschlüsselt.
– 0: Die Parametrierung ist korrekt seitens der Spezifikation.
– 1:Rücksetzen der Statusbits läuft. Im letzten Telegramm der
Prozessausgabe war: RES_STS = 1.
– 0: Im letzten Telegramm der Prozessausgabe war: RES_STS = 0.
