7 Richtlinien für die Stationsprojektierung
7.2 Versorgung
7.2.4
C-Schiene (Cross Connection)
Die C-Schiene wird durch alle I/O-Basismodule geführt. Bei den Basismodulen für Versor-
gungsmodule erfolgt eine mechanische Trennung der C-Schiene und damit die Potenzialtren-
nung zwischen benachbarten Versorgungsgruppen.
Der Zugriff auf die C-Schiene erfolgt mit Hilfe solcher Basismodule, die ein C in ihrer Kennung
haben (z. B. XN-S4T-SBCS). Auf diesen Modulen wird die entsprechende Anschlussebene
durch einen schwarzen Balken gekennzeichnet. Bei allen I/O-Modulen ist der Balken durchge-
hend. Bei den Versorgungsmodulen liegt der schwarze Balken nur über dem Anschluss 24.
Damit wird die Trennung der C-Schiene zur linken benachbarten Potenzialgruppe deutlich
gemacht

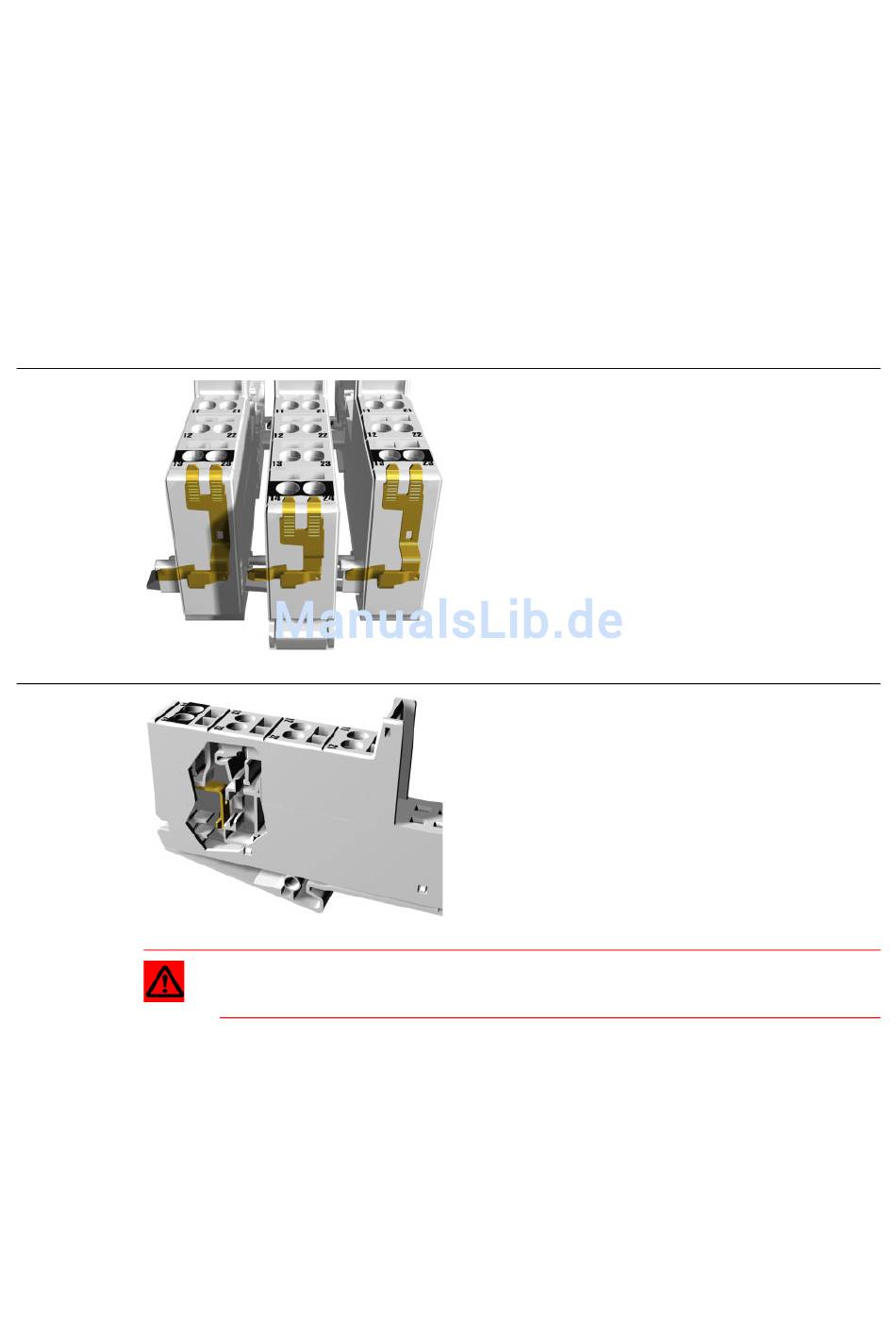

Abbildung 70:
C-Schiene
(Draufsicht)
Abbildung 71:
C-Schiene
(Seitenansicht)
Die C-Schiene kann anwendungsspezifisch, z. B. als Schutzerde (PE), verwendet werden. In
diesem Fall muss der PE-Anschluss eines jeden Versorgungsmoduls über eine zusätzlich PE-
Klemme mit der Tragschiene verbunden werden. Die Klemme kann als Zubehör bestellt
werden.
Die C-Schiene wird auch durch die digitalen Ein- und Ausgabemodule der XNE ECO-Produkt-
reihe nicht unterbrochen. Sie wird in der Anschlussebene der Module durchgeschleift. Ein
Zugriff auf die C-Schiene ist jedoch nicht möglich.
144
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Warnung
Die C-Schiene darf maximal mit 24 V belastet werden. Nicht mit 230 V!
