2 XI/ON Philosophie
2.2 XI/ON Komponenten
2.2.9
Schirmanschluss für Gateways
Im Falle der Direktverdrahtung des Gateways beim Anschluss an den Feldbus, kann die Schir-
mung des Anschlusses mit Hilfe eines Gateway-Aufsatzes (SCH-1-WINBLOC) realisiert
werden.

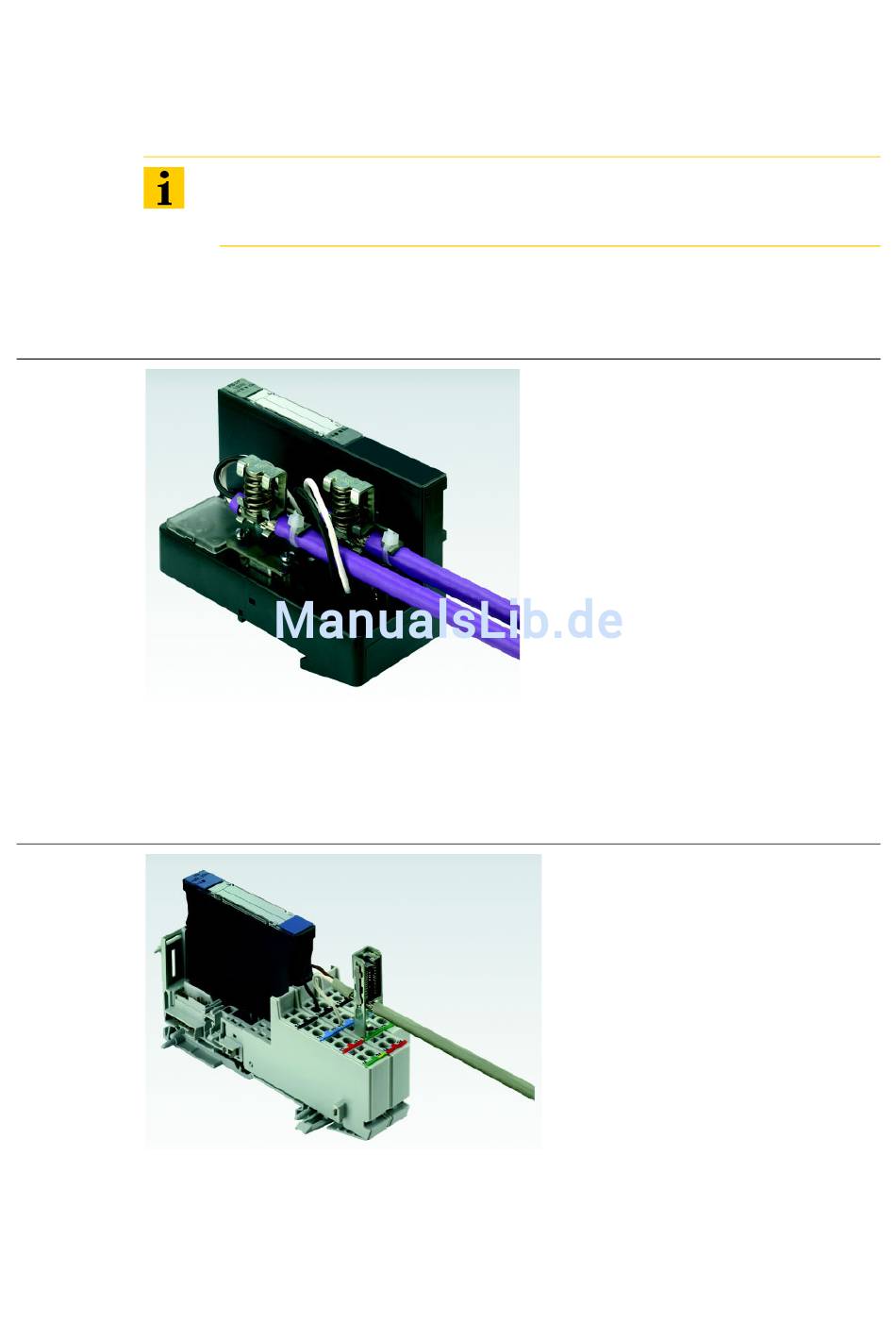

Abbildung 13:
Schirm-
anschluss
(Gateway)
2.2.10
Schirmanschluss, 2-polig für Analogmodule
Bei analogen Ein- und Ausgabemodulen kann der 2-polige Schirmanschluss zur Verbindung
der Schirmung von Signalkabeln mit dem Basismodul verwendet werden.
Abbildung 14:
Schirm-
anschluss,
2-polig für
Analogmodule
22
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
Hinweis
Der Gateway-Aufsatz ist nur für XN-GW-PBDP-1.5MB und XN-GW-CANOPEN ver-
