2.2.7
Querverbinder
Die Querverbinder (QVRs) dienen zur Brückung einer Anschlussebene in einem Basismodul
mit 4 Anschlussebenen. Bei Relaismodulen können sie zur Verbindung der Potenziale einge-
setzt werden (Brückung der Relaiswurzel). Der Verdrahtungsaufwand wird so erheblich verrin-
gert.

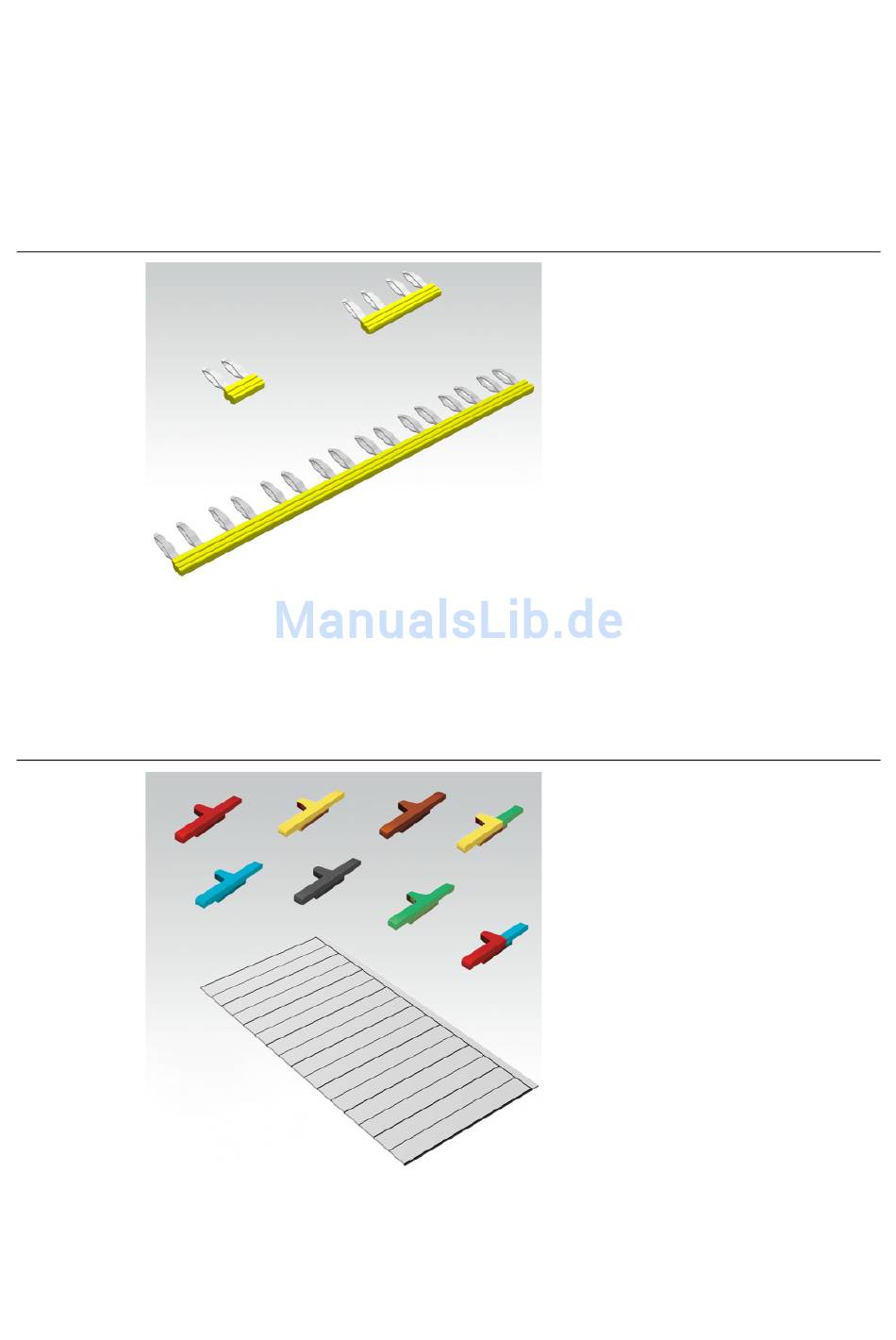

Abbildung 11:
Querverbinder
2.2.8
Markierungsmaterial
• Etiketten: zur Beschriftung der Elektronikmodule.
• Markierer: zur farbigen Kennzeichnung der Anschlussebenen von Basismodulen und der
XN-Elektronikmodule.
Abbildung 12:
Markierungsma-
terial
