9 Anhang
9.1 Datenabbild der Technologiemodule
Prozessausgabedaten
Prozessausgabedaten sind Daten, die von der SPS über das Gateway und das XN-1RS×××-
Modul an ein Feldgerät ausgegeben werden.
Die von der SPS empfangenen Daten werden im XN-1RS×××-Modul in einen 64 Byte Sende-
puffer eingetragen.
Die Übertragung erfolgt in dem folgenden 8-Byte-Format:
• 1 Control-Byte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.
• 1 Byte enthält Signale zum Auslösen einer Löschung von Sende- bzw. Empfangspuffer.
• 6 Byte dienen zur Darstellung der Nutzdaten.

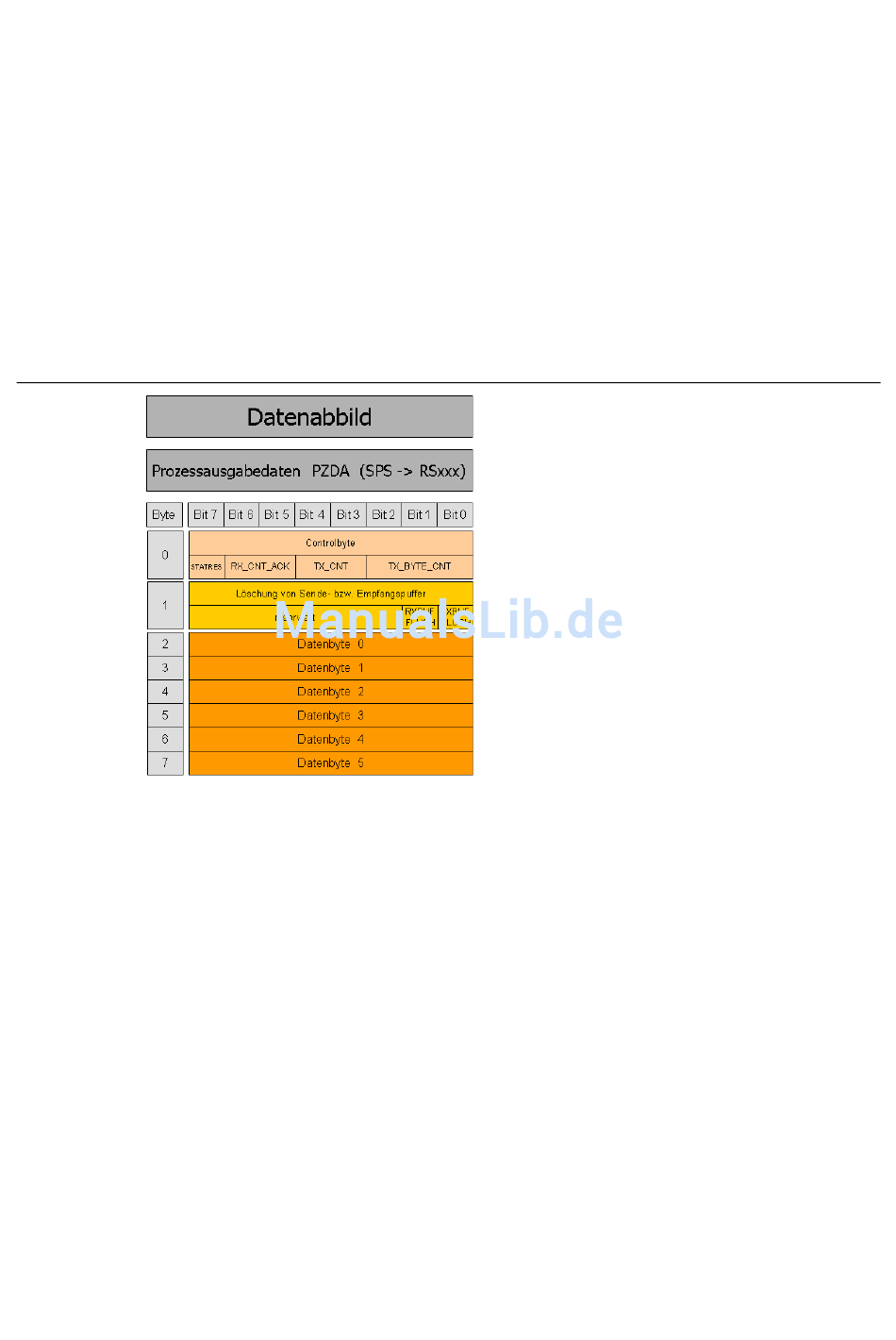

Abbildung 84:
Prozessausga-
bedaten der
RS×××-Module
182
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
