6.3.6
Auswertung der gepackten Prozessdaten (Eingänge)
Intelligente Module
Die Eingangsdaten der intelligenten Module umfassen 9 Register (Register 0×0000 bis
0×0008);

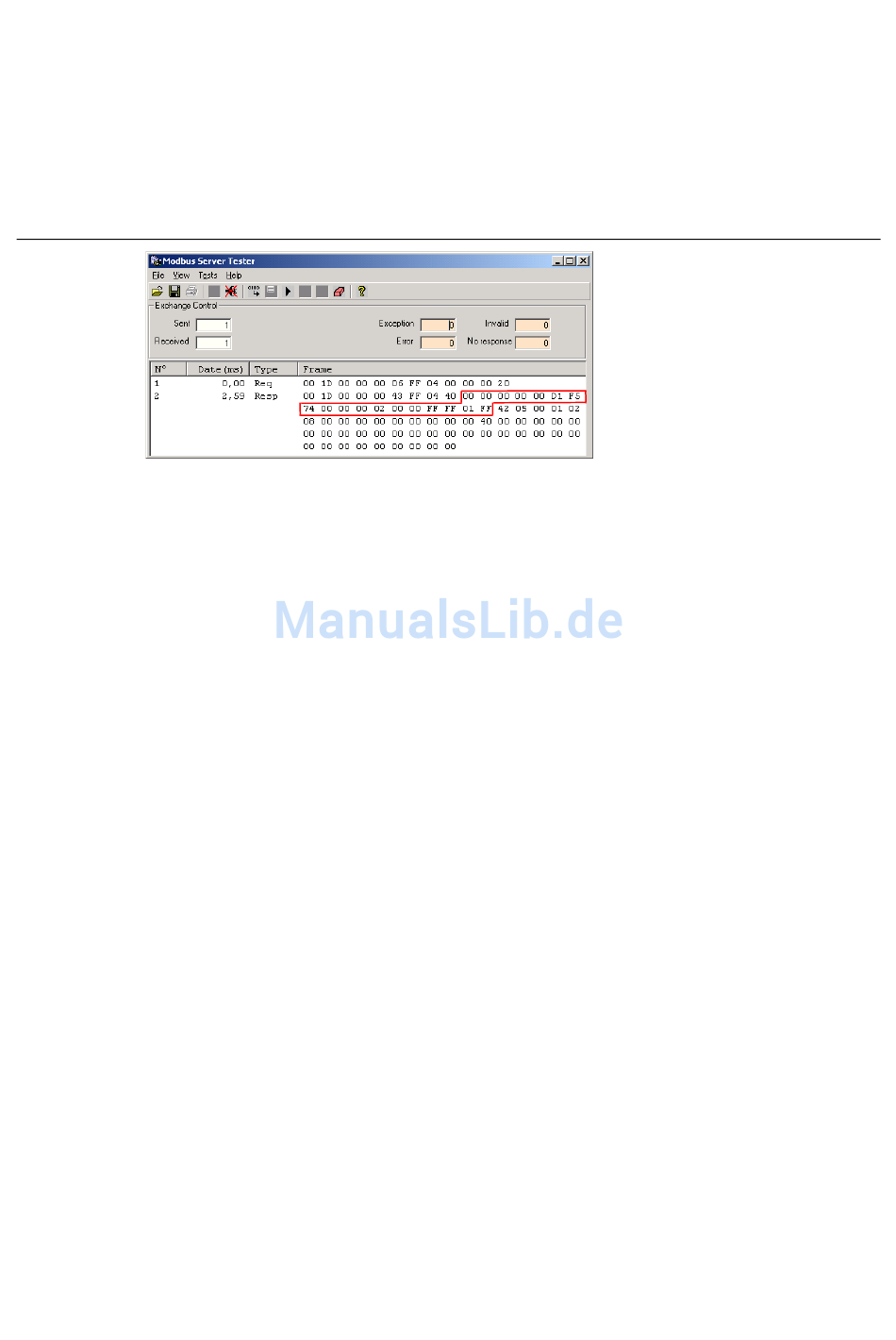

Abbildung 57:
Gepackte
Prozesseinga-
bedaten
• XN-2AI-I(0/4...20MA)
→ 2 Register (0×0000 und 0×0001)
– Kanal 0: nicht belegt, Messbereich 0 bis 20 mA
Register 0×0000: 0×00 0×00
– Kanal 1: nicht belegt, Messbereich 0 bis 20 mA
Register 0×0001: 0×00 0×00
→ Das Modul zeigt bei nicht belegten Eingängen die untere Messbereichsgrenze an.
• XN-2AI-THERMO-PI
→ 2 Register (0×0002 und 0×0003)
– Kanal 0: Thermoelement des Typs K angeschlossen.
Register 0×0002: 0×00 0×D1
→ Das Modul zeigt an Kanal 0 eine gemessene Temperatur von 0×D1 ≈ 21,0 °C an.
– Kanal 1: kein Thermoelement angeschlossen
Register 0×0003: 0×F5 0×74
→ Das Modul zeigt, an Kanal 1 den Minimalwert (-270 °C) an, da der Kanal nicht belegt ist.
• XN-1AI-U(-10/0...+10VDC)
→ 1 Register (0×0004)
– Kanal 0: Register 0×0004: 0×00 0×00
→ Da der Spannungseingang des Moduls nicht belegt ist, wird auch keine Spannung
gemessen.
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
6 Anwendungsbeispiel: Modbus TCP
6.3 Kommunikationsbeispiele: Modbus TCP
121
