Eaton XN-GWBR-MODBUS-TCP Benutzerhandbuch Seite 167

Prozessausgabedaten - Messbetrieb
Die Übertragung erfolgt in einem 8 Bytes-Format:
• 4 Bytes stellen die Parameterwerte zu „Untergrenze oder Obergrenze", „Funktion von
DO1" oder „Integrationszeit" dar.
• 2 Control-Bytes enthalten Steuerungsfunktionen zur Übergabe der Parameterwerte, zum
Start/Stop der Messung, zur Fehlerquittierung und zum Rücksetzen von Statusbits.

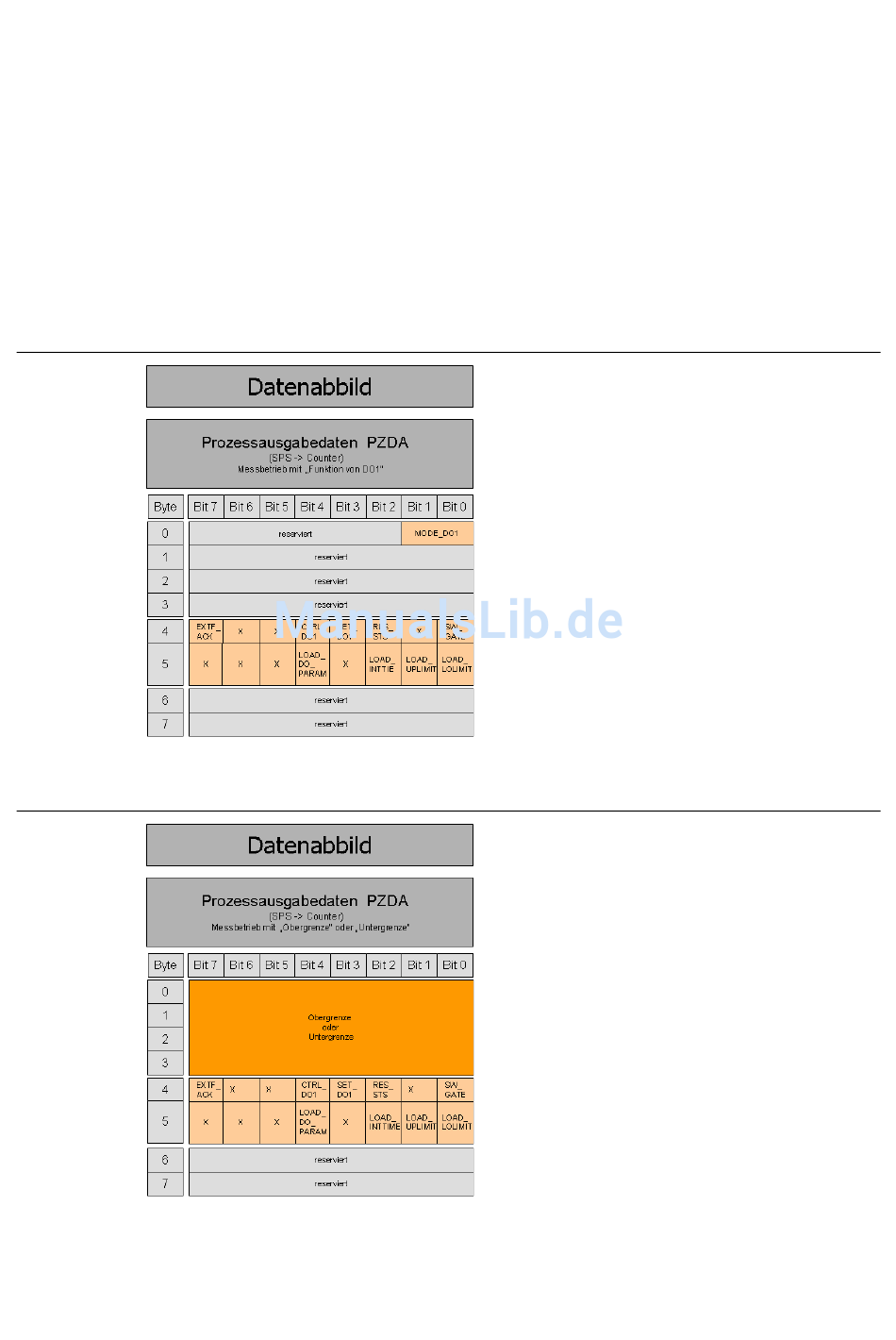

Aufbau der Datenbytes mit der Belegung „Funktion von DO1"
Abbildung 80:
Datenbytes mit
der Belegung
„Funktion von
DO1"
Aufbau der Datenbytes mit der Belegung „Obergrenze" oder „Untergrenze"
Abbildung 81:
Datenbytes mit
der Belegung
„Obergrenze"
oder
„Untergrenze"
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
9.1 Datenabbild der Technologiemodule
9 Anhang
167
