3 Ethernet
3.1 Systembeschreibung
3.1.6
ARP (Address Resolution Protocol)
ARP dient in jedem TCP/IP-fähigen Rechner zur eindeutigen Zuordnung der weltweit einmalig
zugewiesenen Hardware-Adressen (MAC-IDs) zu den einzelnen IP-Adressen der Netzwerk-
teilnehmer über interne Tabellen.
Mit Hilfe des ARP können Sie über die DOS-Eingabeaufforderung jederzeit die Teilnehmer
Ihres Netzwerkes anhand der MAC-ID eindeutig identifizieren.
• Führen Sie dazu einen Ping-Befehl für die entsprechende Station/ IP-Adresse aus (Beispiel:
„x:\\ping 192.168.1.100").
• Über den Befehl „x:\\arp -a" wird die der IP-Adresse zugehörige MAC-ID ermittelt. Diese
identifiziert den Netzwerkteilnehmer eindeutig.

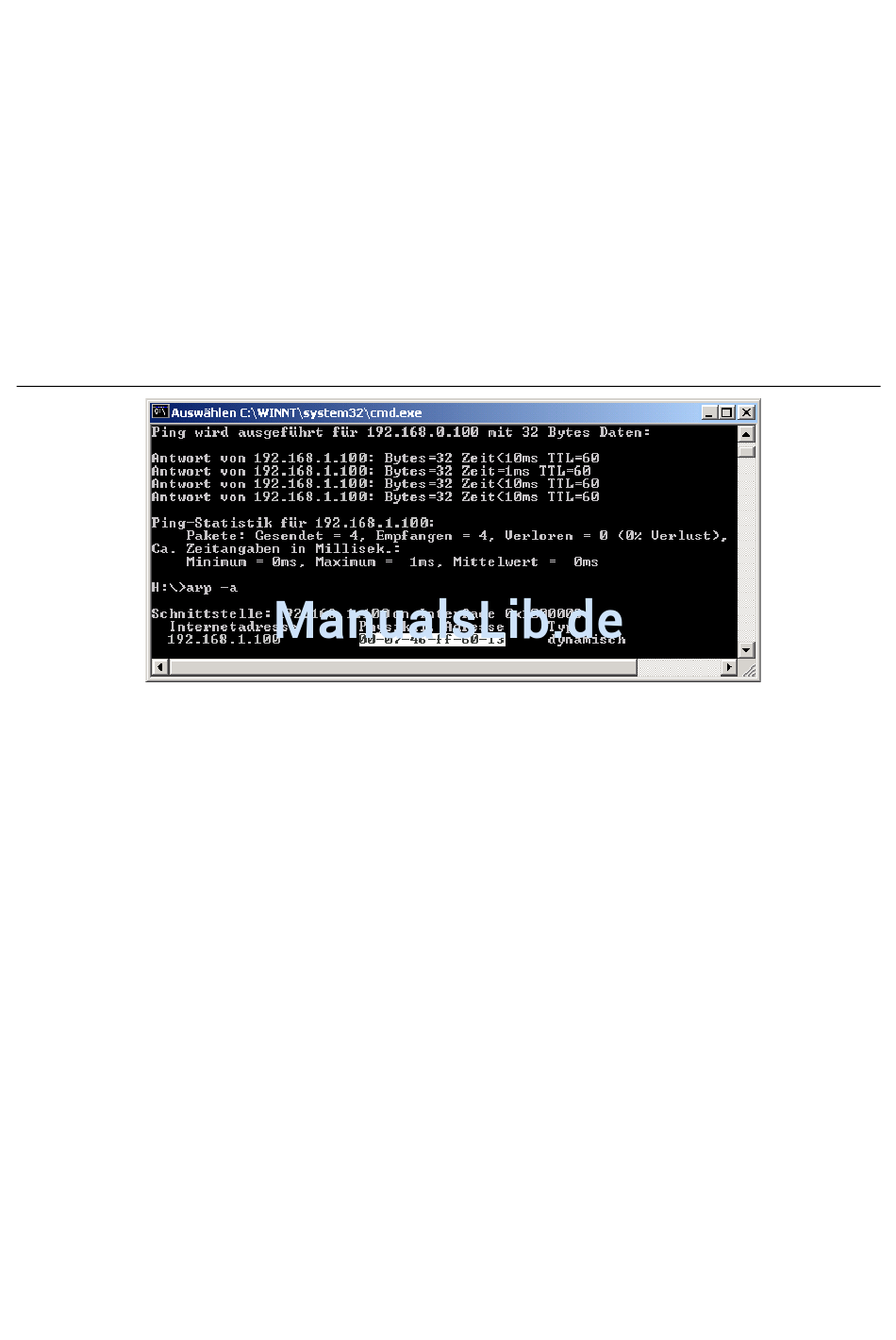

Abbildung 17:
Ermitteln der
MAC-ID eines
XI/ON-Moduls
über ARP
3.1.7
Übertragungsmedien
Bei Ethernet kommen die verschiedensten Übertragungsmedien zum Einsatz (siehe Kapitel
8.1.4 „Übertragungsmedien", Seite 150).
26
