9 Anhang
9.1 Datenabbild der Technologiemodule
9.1.3 RS×××-Module
Prozesseingabedaten
Prozesseingabedaten sind Daten, die vom angeschlossenen Feldgerät über das XN-1RS×××-
Modul zur SPS übertragen werden. Hierzu werden die vom Gerät empfangenen Daten vom
XN-1RS×××-Modul 128 Bytes großen Empfangspuffer eingetragen und dann in Segmenten
über den Modulbus und das Gateway zur SPS übertragen.
Die Übertragung erfolgt hierbei in einem 8-Byte-Format, das sich wie folgt darstellt:
• 1 Statusbyte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.
• 1 Byte enthält die Diagnosedaten.
• 6 Byte dienen zur Darstellung der Nutzdaten.

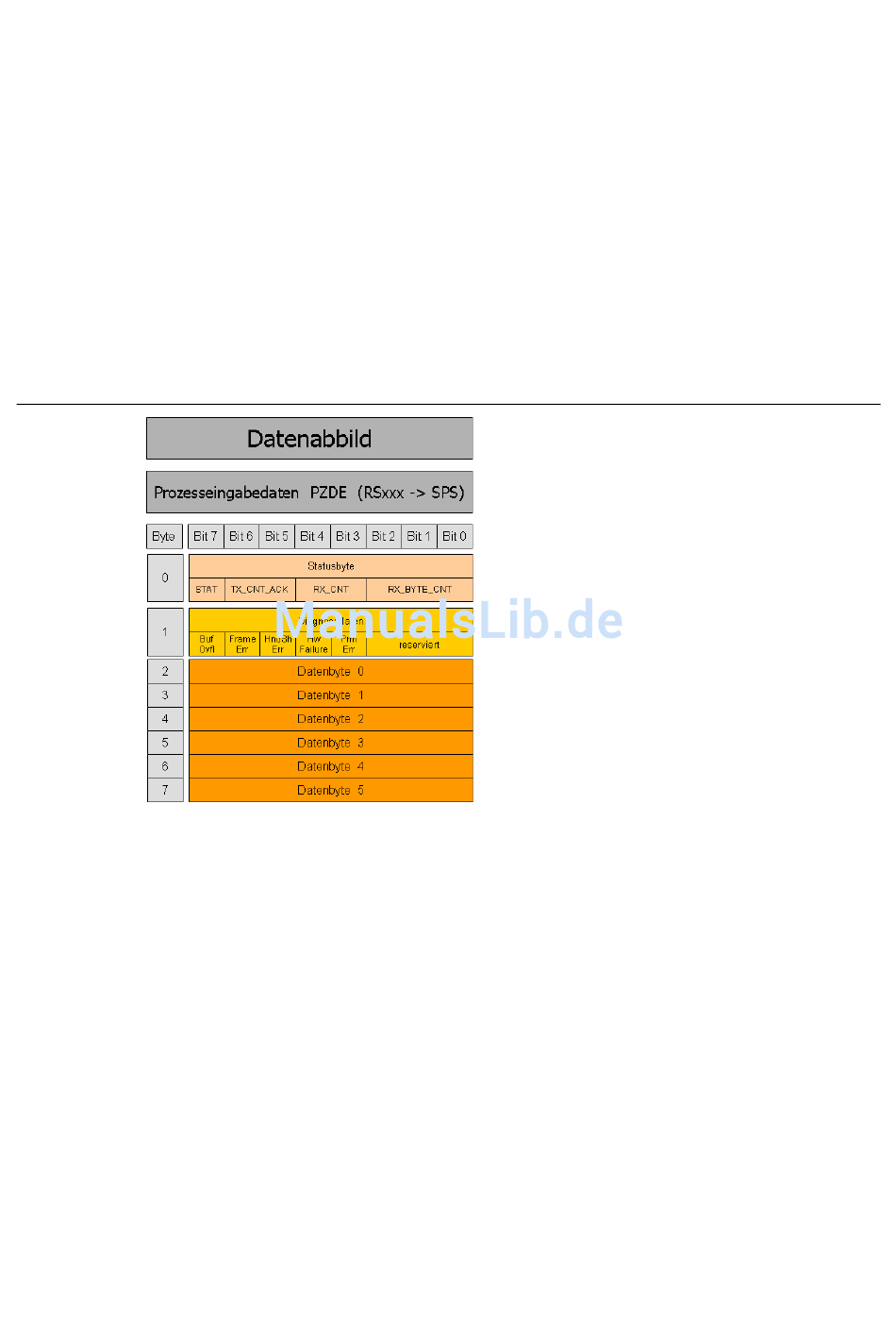

Abbildung 83:
PZDE der
RS×××-Module
180
