6 Anwendungsbeispiel: Modbus TCP
6.5 Auswertung der Moduldiagnosen
6.5.2
Moduldiagnosen (0×A000 bis 0×A400)
Für jedes Modul sind 64 Bytes = 32 Register für Diagnosemeldungen reserviert.
• Modul 3: XN-2AI-THERMO-PI
Das Modul verfügt über 2 Byte (1 Byte pro Kanal) Diagnosedaten, diese liegen im Register
0×A060.
→ Register 0×A060 = 0×0200
→ „Drahtbruch" an Kanal 1.

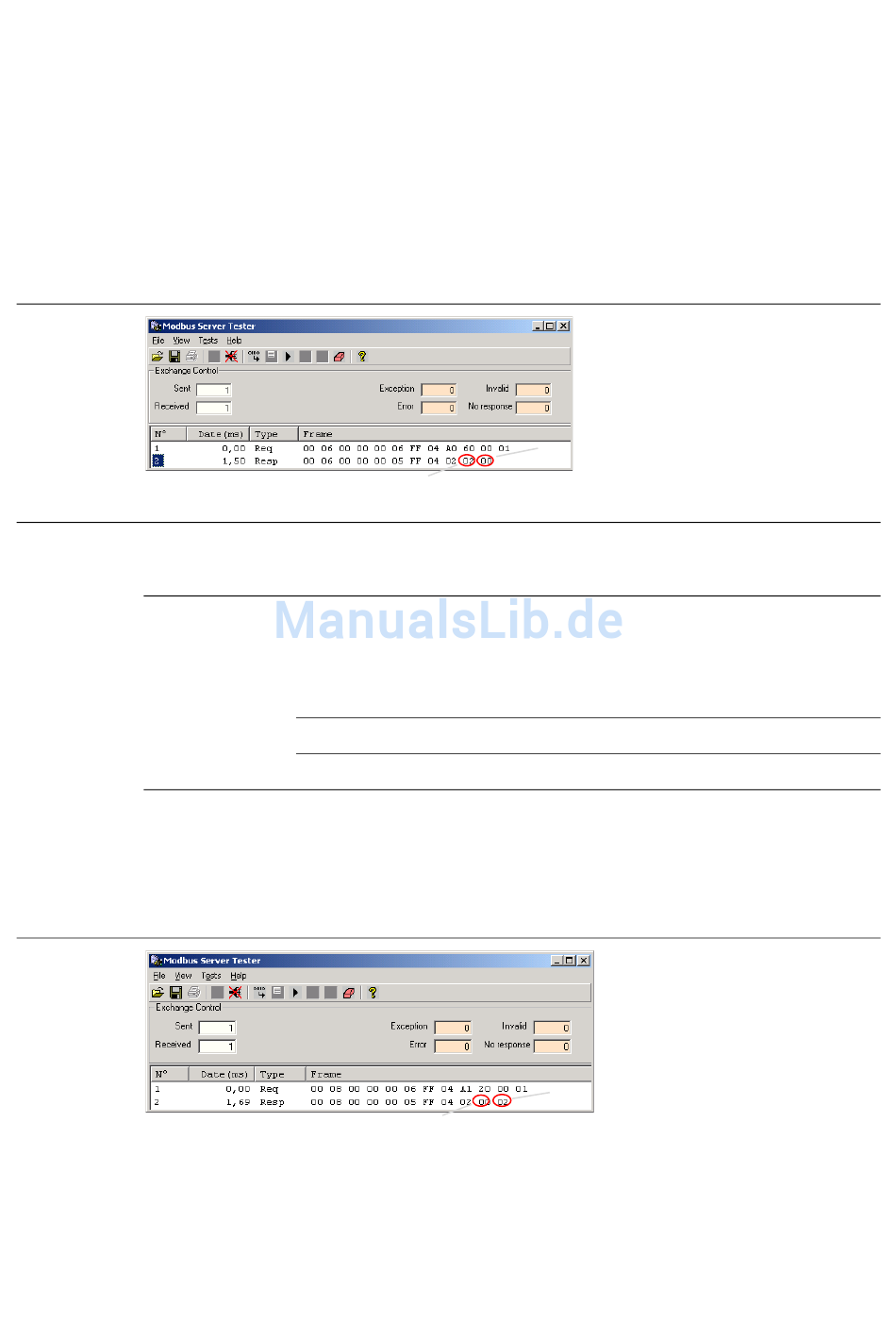

Abbildung 65:
Moduldiagno-
se, Modul 3
Diagnosebyte
A
Kanal 0
Diagnosebyte
B
Kanal 1
Tabelle 68:
Diagnose-Byte
XN-2AI-
THERMO-PI
n (Kanal n), n=1,2 0
• Modul 9: XN-1SSI
Das Modul verfügt über 1 Byte Diagnosedaten, diese liegen im Register 0×A120
→ Register 0×A120 = 0×0002
→ Es wird ein „Drahtbruch" am SSI-Modul angezeigt, da kein SSI-Geber angeschlossen
ist.
Abbildung 66:
Moduldiagno-
se, Modul 9
Diagnosebyte
A
vom XN-1SSI
Diagnosebyte
B
Kanal 1
132
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
B
Bit
Diagnose
Messwert-Bereichsfehler:
– Schwelle: 1 % des positiven Messbereichsendwertes
– Bei Sensoren der Typen K, N und T wird bei Unterschreitung
der Temperatur von -271,6 °C die Diagnose „Unterlauf" gene-
riert.
1
Drahtbruch (nur bei Temperaturmessungen)
2 bis 7
reserviert
B
A
A
