Abfrage des Gateway-Status

Der Gateway-Status kann mit Function Code 04 aus Register 0×100C ausgelesen werden.

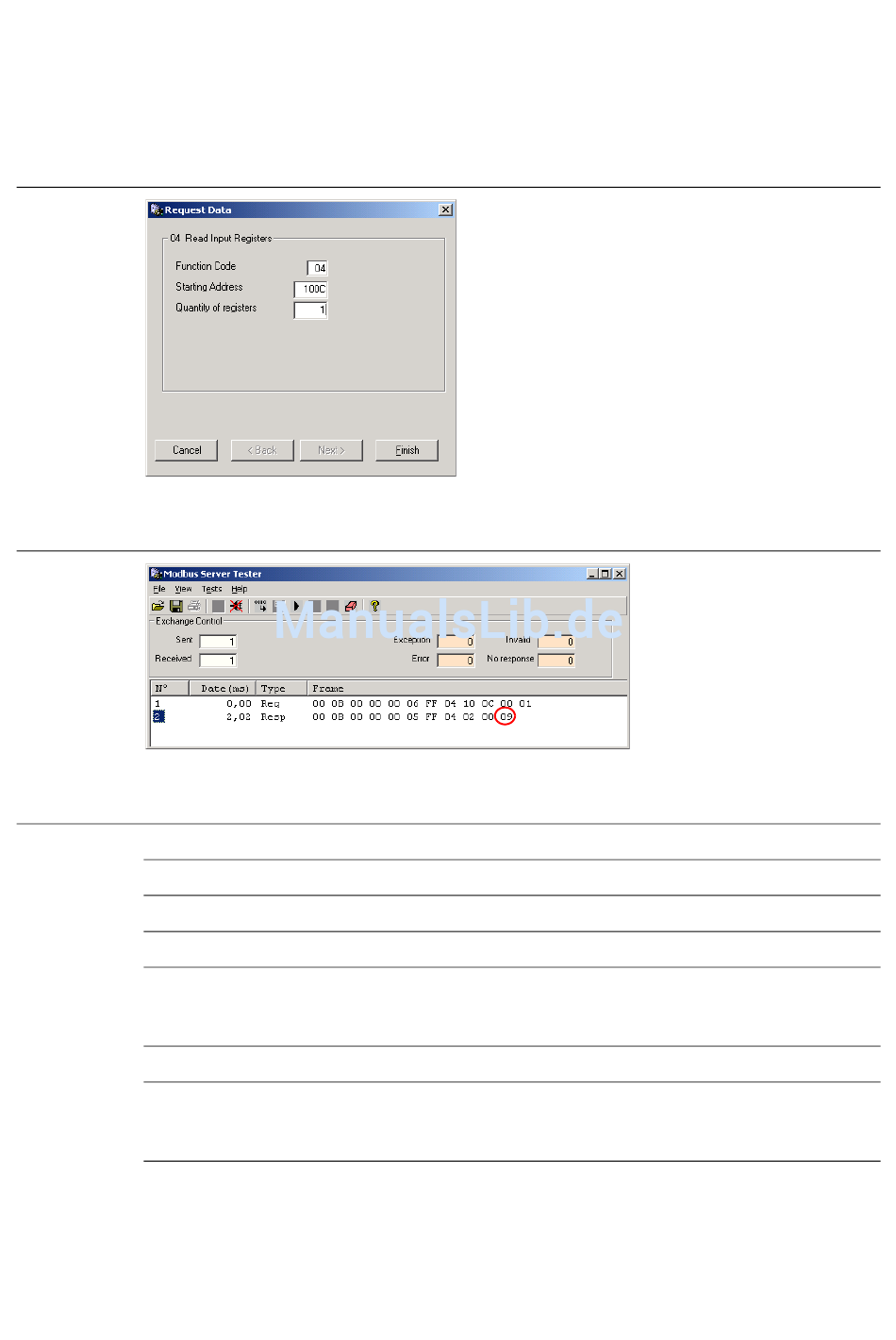

Abbildung 48:
Abfrage des
Gateway-Status
(Register
0×100C)
Antwort des Gateways:
Abbildung 49:
Gateway-Status
Status-Register des Gateways:
Tabelle 57: Byte
Register 100Ch:
– Byte 1
Gateway-Status
Bit 8 bis 15
– Byte 0
Bit 3
Bit 1 und 2
Bit 0
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
6.3 Kommunikationsbeispiele: Modbus TCP
Wert/ Bedeutung
0
1 = I/O Cfg Modified Warning
→ Die aktuelle Modulliste stimmt nicht mit der im Gateway
gespeicherten Referenzmodulliste überein.
0 = reserviert
1= I/O Diags Active Warning
→ Mindestens ein Modul der Station liefert eine aktive Diag-
nose.
6 Anwendungsbeispiel: Modbus TCP
115
