Čerpací agregát s dieselovým motorom

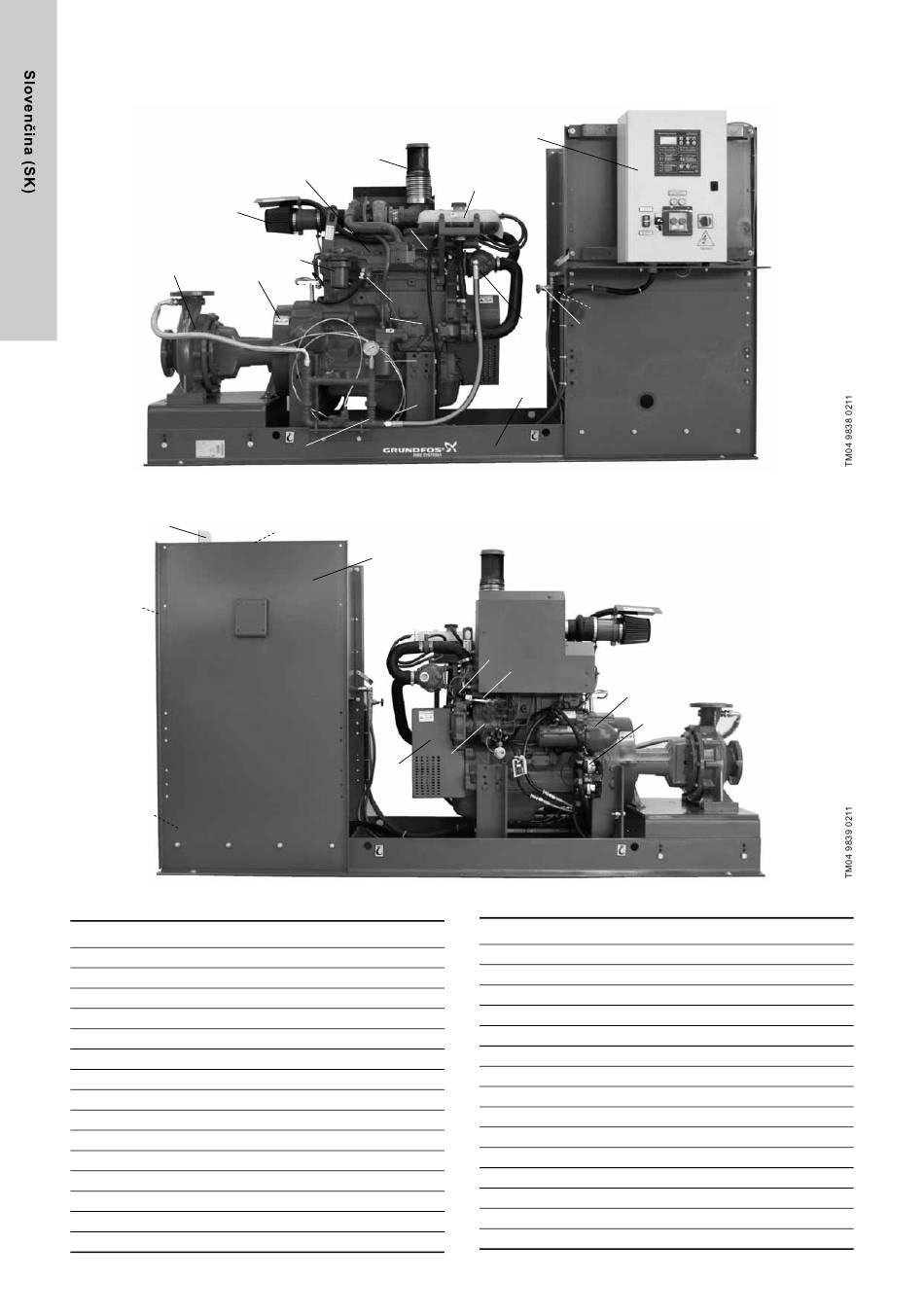

Obrázky 4 a 5 ukazujú čerpací agregát s dieselovým motorom.
29
2
Obr. 4 Čerpadlová zostava s dieselovým motorom, čelný pohľad
7
9
19
Obr. 5 Čerpadlová zostava s dieselovým motorom, zadný pohľad
Poz. Súčiastka
1 Základová doska
2 Čerpadlo
3 Spojka s krytom spojky
4 Motor, kompletný
5 Riadiaca jednotka
6 Palivová nádrž
7 Indikátor úrovne
8 Viečko nádrže (skryté)
9 Čerpadlo na manuálne plnenie (skryté)
10 Palivový kohútik
11 Vypúšťacia skrutka na palivovej nádrži (skryté)
12 Odvetranie
13 Výmenník tepla
14 Vyrovnávacia nádoba
15 Chladiaci okruh
314
All manuals and user guides at all-guides.com
12
4
21
3
22
26
28
15
8
6
16
5
14
27
11
25
13
10
1
24
23
20
Poz. Súčiastka
16 Generátor (iba VdS verzia), klinový remeň a kryt
17 Spúšťač
18 Relé spúšťača
19 Štartovacie batérie (skryté)
20 Vstrekovacie čerpadlo paliva
21 Palivový filter
22 Čerpadlo dodávky paliva
23 Nastavenie rýchlosti
24 Páčka vypnutia
25 Mierka stavu oleja
26 Olejový filter
27 Plniace hrdlo oleja
28 Skrutka pre vypúšťanie oleja
29 Vzduchový filter
30 Ohrievač chladiacej vody (voliteľné, nezobrazené)
17
