10.7 Ilmaussäiliö ja testiputki
Jos pumppukoneikko toimitetaan varastosäiliön kanssa ja imukor-
keus on negatiivinen, imupuolelle on asennettava pumpun ilma-
ussäiliö paikallisten säädösten mukaisesti. Katso myös pumppu-
koneikkoa koskeva standardi.
Asenna testiputki, joka johtaa paineputkesta varastosäiliöön.
Paineputkeen ja testiputkeen on asennettava sulkuventtiilit.
Jos pumppukoneikkoa syötetään suoraan yleisestä vesijohtover-
kosta, testiputkessa on oltava vapaa ulostulo pumppukoneikkoa
koskevan standardin mukaisesti.

10.8 Ohitusputki

Sähkömoottorilla varustetut pumput on varustettava ohitusput-
kella pumpun painepuolelta (ennen sulkuventtiiliä) säiliöön tai
vapaaseen ulostuloon sen varmistamiseksi, ettei pumppu voi
käydä suljettua venttiiliä vastaan. Katso kappale
9.4 Minimivirtaama. Pumppupesän ilmausreikää voidaan käyttää
ohitusputken kytkemiseen. Tällöin paineputkessa on oltava yhde
ilmausta varten.
10.9 Jäähdytysjärjestelmän liittäminen
Tämä kappale koskee vesijäähdytteisellä diesel-

Huomaa

moottorilla varustettuja pumppukoneikkoja.
Vesijäähdytteiset dieselmoottorit jäähdytetään vesivirralla, joka
kulkee lämmonvaihtimeen liitetyn putken läpi jäähdytyspiirin
kautta.
Jäähdytyspiiri koostuu putkistosta, hanasta (A), kalvoventtiilistä
(B) ja painemittarista. Katso kuva 21.
Lisäputki
A
B

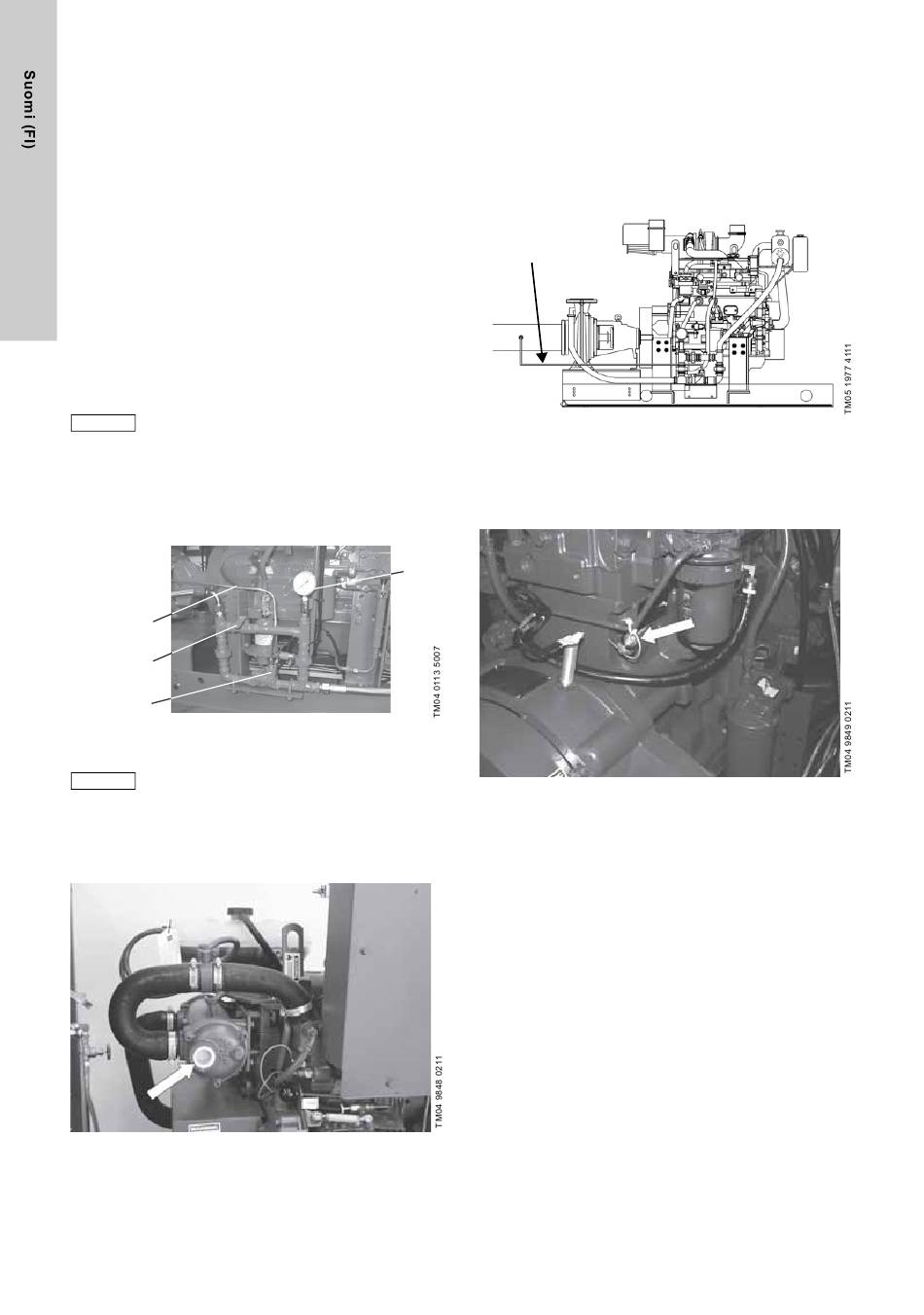

Kuva 21 Jäähdytyspiiri
Jäähdytyspiirin rakenne riippuu pumppuko-
Huomaa
neikon tyypistä.
Kytke letku lämmönvaihtimen lähtöpuolelle. Katso kuva 22.
Letkun toisen pään on oltava vapaana ja näkyvissä.
Letkun nimellishalkaisija ei saa olla pienempi kuin lämmönvaihti-
men lähtö (joko 1" tai 1 1/4" versio).
Kuva 22 Lämmönvaihtimen lähtö
350
All manuals and user guides at all-guides.com
Pumpun imuputken lisäksi kalvoventtiiliin liitetty kupariputki on
kytkettävä imuputkeen. Katso kuva 23. Imuputkessa on oltava
tätä varten liitäntäyhde (1/2"). Kupariputken liittämiseen käytet-
tävä yhde on toimitushetkellä kiinnitettynä polttoaineputkeen.
Katso kuva 24. Kupariputki estää vettä karkaamasta varastosäili-
östä pumpun ja lämmönvaihtimen kautta, kun varastosäiliön pinta
on korkeammalla kuin lämmönvaihtimen vapaa lähtö.
Imupuolella oleva paine varmistaa kalvoventtiilin sulkeutumisen
(kuva 21, pos. B).
Sulkuhana (kuva 21, pos. A) on kiinni normaalin käytön aikana.
Se tulisi avata vain, jos kalvoventtiili on viallinen ja pysyy kiinni.
Kiinni juuttuneen kalvoventtiilin huomaa paineen puuttumisesta
painemittarissa (kuva 21, pos. C).
C
Kupariputki
Kuva 23 Kupariputken asennus
Kuva 24 Yhde lisäputkea varten
