Einstellungen und Messungen

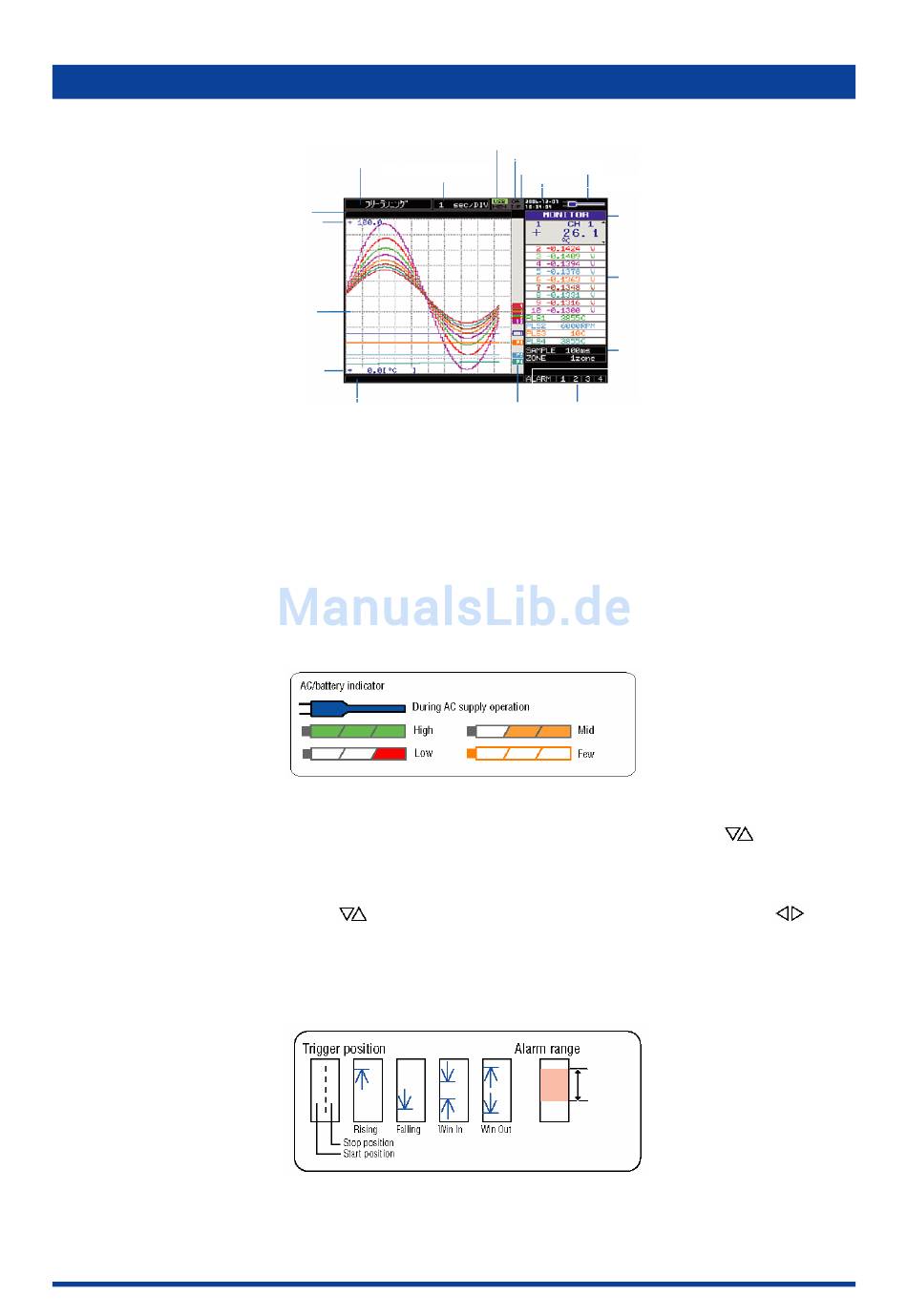

3.1 Fensternamen und Funktionen

17. Datenaufzeichnungsbalken
16. Obere Messgrenze
15. Anzeige Signalverlauf
14. Untere Messgrenze
1. Kurzinformations-Anzeige:
2. Anzeige Zeit/Teilstrich:
3. Anzeige Gerätezugriff:
4. Anzeige Tastensperre:
5. Anzeige Remote:
6. Uhranzeige:
7. Statusanzeige Netz/Akku:
8. Signalverlaufs-Anzeigeart:
9. Digitalanzeige:
10. Schnelleinstellungen:
11. Anzeige Alarm:
12. Anzeige virtueller Stift:
3-2
1. Kurzinformations-Anzeige
2. Anzeige Zeit/Teilstrich
13. Anzeige Dateiname
Zeigt den Betriebsstatus an.
Zeigt die aktuelle Zeitskala an.
Leuchtet bei Zugriff auf den USP-Speicher rot.
Wenn auf den internen Speicher zugegriffen wird, leuchtet das MEM-
Leuchtelement rot.
Zeigt den Status der Tastensperre an. (Yellow = Tasten gesperrt)
Leuchtet, wenn der GL800 im Remote-Betrieb verwendet wird (Gelb = Remote-
Betrieb)
Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.
Zeigt bei Netzbetrieb ein entsprechendes Symbol und bei Akku-Betrieb den
Betriebszustand des Akkus an.
Zeigt die durch die Taste SPAN/TRACE/POSITION ausgewählte Betriebsart an.
Zeigt die Eingangswerte der einzelnen Kanäle an. Mit den Tasten
zu aktivierende Kanal ausgewählt werden (vergrößerte Anzeige).
Der Signalverlauf des aktiven Kanals wird in der Anzeige oben dargestellt.
Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den
Tasten wird ein Schnelleinstellungs-Parameter aktiv, mit den Tasten
werden die Werte geändert.
Zeigt den Status des Alarmausgangs an. (Rot = Alarm ausgelöst)
Zeigt die Signalpositionen, Triggereinstellungen und Alarmbereiche der
einzelnen Kanäle an.
3. Anzeige Gerätezugriff
4. Anzeige Tastensperre
5. Anzeige Remote
6. Uhranzeige
7. Statusanzeige Netz/Akku
8. Signalverlaufs-Anzeigeart
9. Digitalanzeige
10. Schnelleinstellungen
12. Pen display
12. Anzeige
11. Anzeige Alarm
virtueller Stift
Anzeige Netz/Akku
Bei Netzbetrieb
Voll
Niedrig
Mittel
Sehr niedrig
kann der
Triggerposition
Stopp-Position
Start-Position
Alarmbereich
Steigend
Fallend
Innerhalb
Außerhalb
