7 Batteriemontage und -installation
7.4 Komponenten für die Batteriemontage
7.4.1 Batteriemodul DCB-ZAH – Übersicht
Hinweis:
In der folgenden Abbildung ist das BMS in Einbaulage dargestellt.
Die Batterieanschlüsse zeigen nach vorne. Der Plus-Pol ist auf der rechten Seite, der
Minus-Pol ist auf der linken Seite.

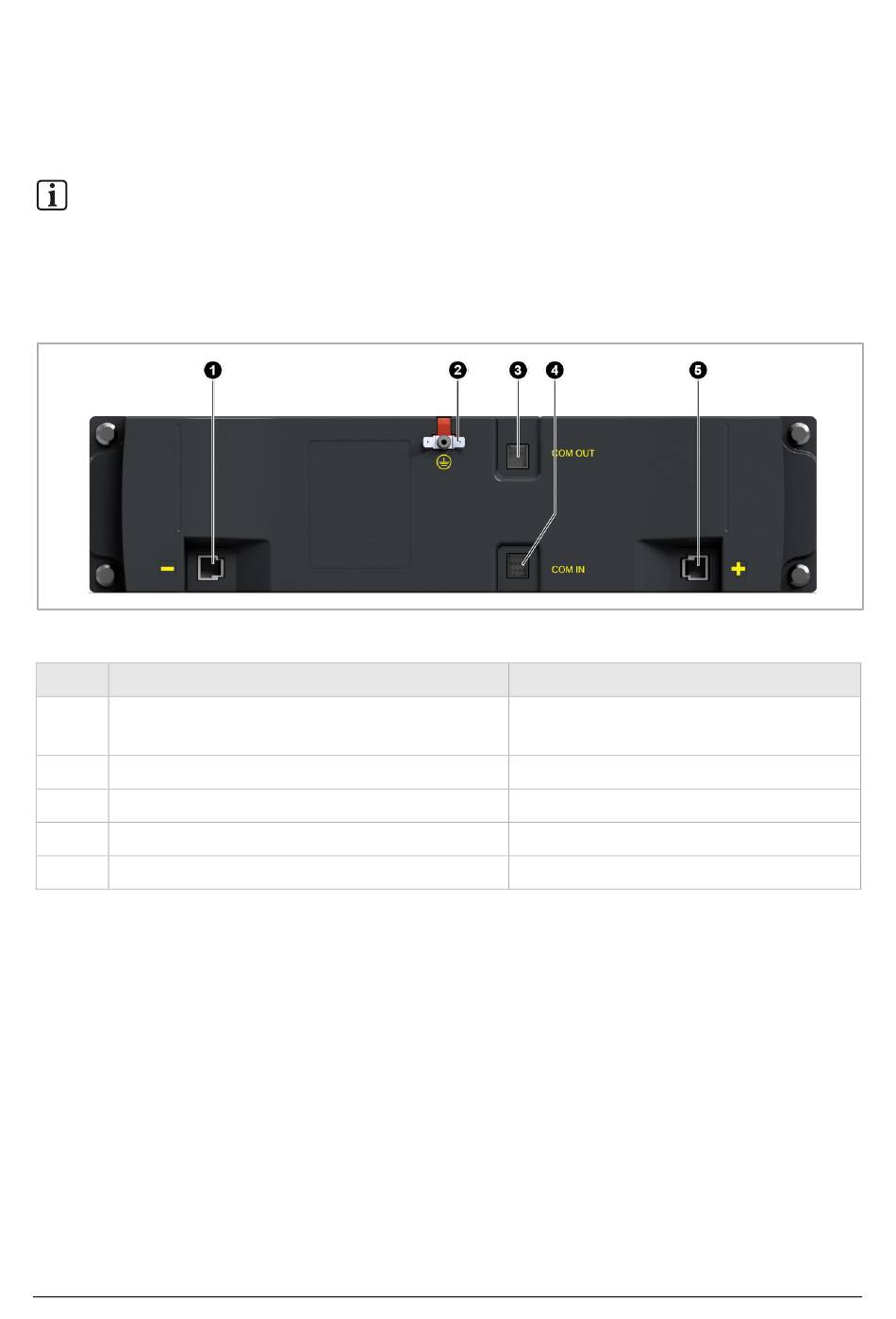

Abb. 78: Batteriemodul DCB-ZAH – Ansicht Frontseite
Pos. Beschreibung
[1] Minus-Buchse (schwarz): für Batterie-
Leistungskabel
[2] Erdung
[3] COM OUT
[4] COM IN
[5] Plus-Buchse (rot): für Batterie-Leistungskabel
118 S10 X 81xxx | V1.10
Funktion
Laden/Entladen
Potentialausgleich
Kommunikation mit nächster Batterie
Kommunikation mit vorheriger Batterie
Laden/Entladen
