6.4.2.12 Hutschiene 2 mit Option „Hausnotstrom-Motorschalter" (ON)

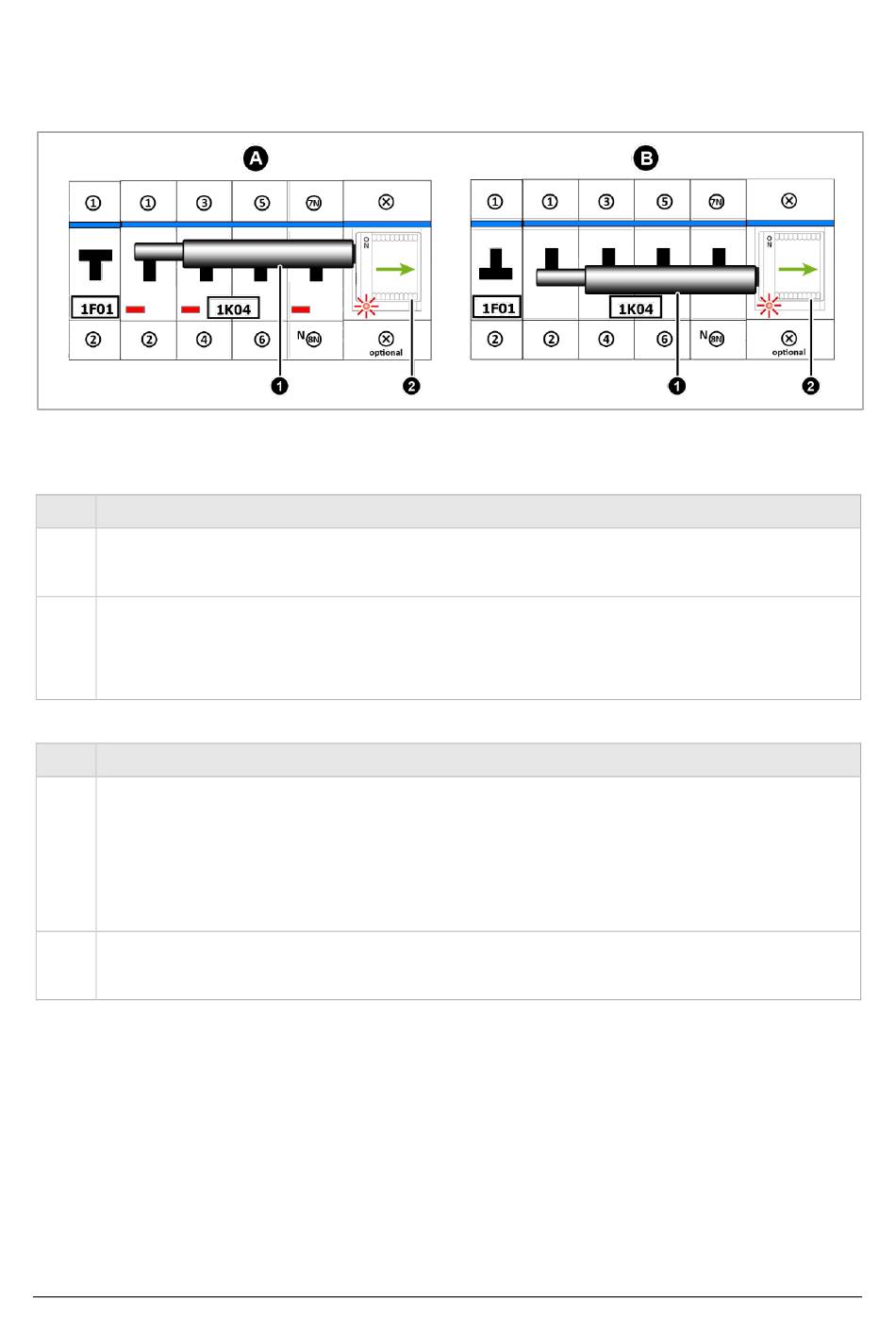

Abb. 63: Hutschiene 2 mit Hausnotstrom-Motorschalter in Betrieb

Ansicht A: Normalbetrieb

Pos. Beschreibung
[A1] Das Versorgernetz ist aktiv:
•
Bügel des allpoligen Trennschalters Haus/Netz (1K04) ist oben.
[A2] Der Haus-Notstromschalter ist eingeschaltet:
•
Schieber des Hausnotstrom-Schalters steht in Position „ON" = Motorschalter an.
•
Voraussetzung für einen funktionierenden Notstrom-/Inselbetrieb.

Ansicht B: Notstrom-/Inselbetrieb

Pos. Beschreibung
[B1] Das Versorgernetz ist inaktiv oder nicht vorhanden:
•
Bügel des allpoligen Trennschalters Haus/Netz (1K04) ist unten.
•
Das Gerät ist im Notstrom-/Inselbetrieb.
Dazu wurde es automatisch allpolig vom Stromnetz des Energiedienstleisters
getrennt.
[B2] Der Haus-Notstromschalter ist eingeschaltet:
•
Schieber des Hausnotstrom-Schalters steht in Position „ON" = Motorschalter an.
