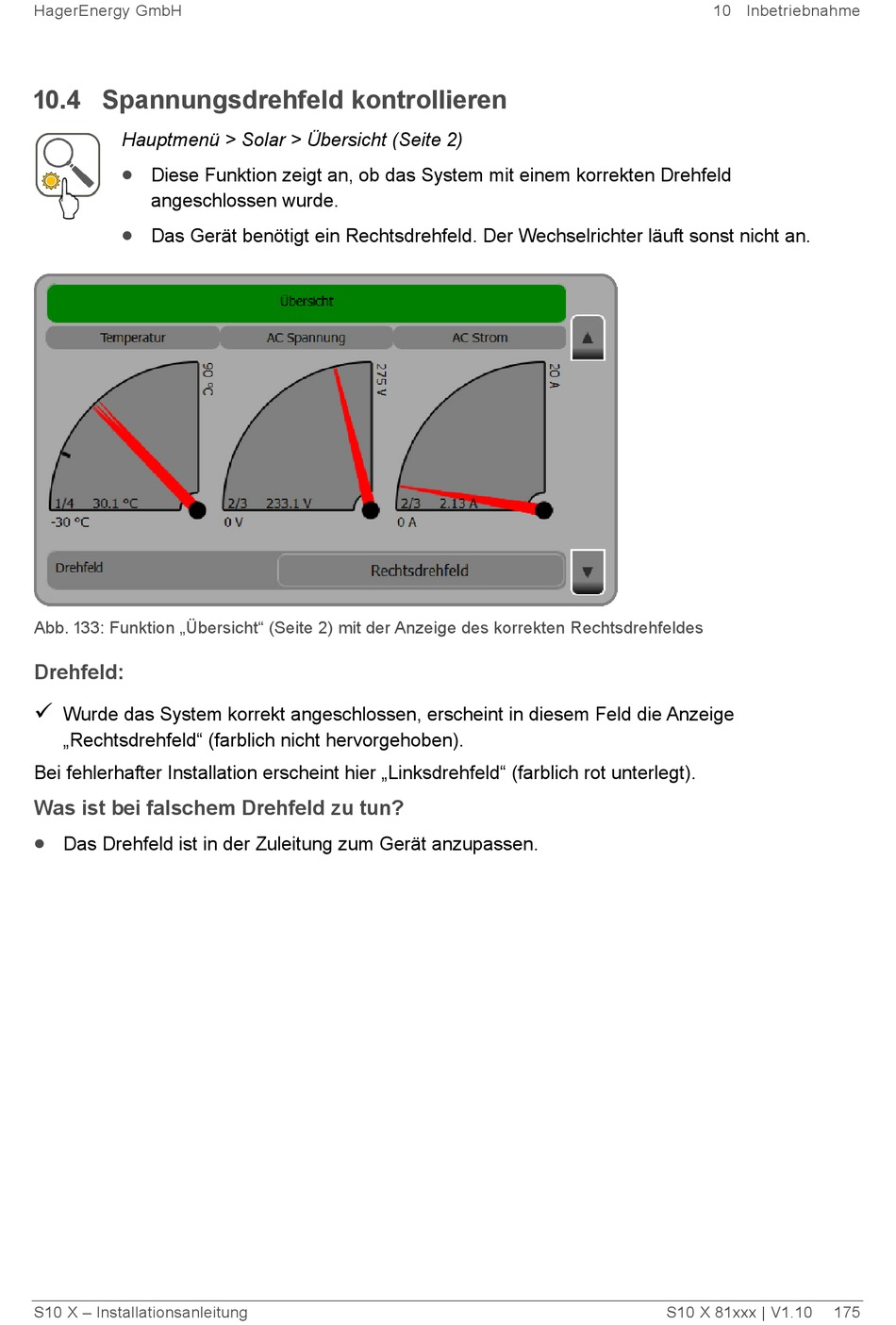

10.4 Spannungsdrehfeld kontrollieren

Hauptmenü > Solar > Übersicht (Seite 2)
•
Diese Funktion zeigt an, ob das System mit einem korrekten Drehfeld
angeschlossen wurde.
•
Das Gerät benötigt ein Rechtsdrehfeld. Der Wechselrichter läuft sonst nicht an.
Abb. 133: Funktion „Übersicht" (Seite 2) mit der Anzeige des korrekten Rechtsdrehfeldes
Drehfeld:

Wurde das System korrekt angeschlossen, erscheint in diesem Feld die Anzeige
„Rechtsdrehfeld" (farblich nicht hervorgehoben).
Bei fehlerhafter Installation erscheint hier „Linksdrehfeld" (farblich rot unterlegt).
Was ist bei falschem Drehfeld zu tun?
•
Das Drehfeld ist in der Zuleitung zum Gerät anzupassen.
