6 Elektrischer Anschluss
6.4.2.7 Hutschiene 1 mit LM3pXXisp/iec – Option „CAN-Repeater"
•
Nachrüstsatz OPT1450010000 erforderlich:
Um diese Option nutzen zu können, müssen Sie den oben genannten Nachrüstsatz bestellen.

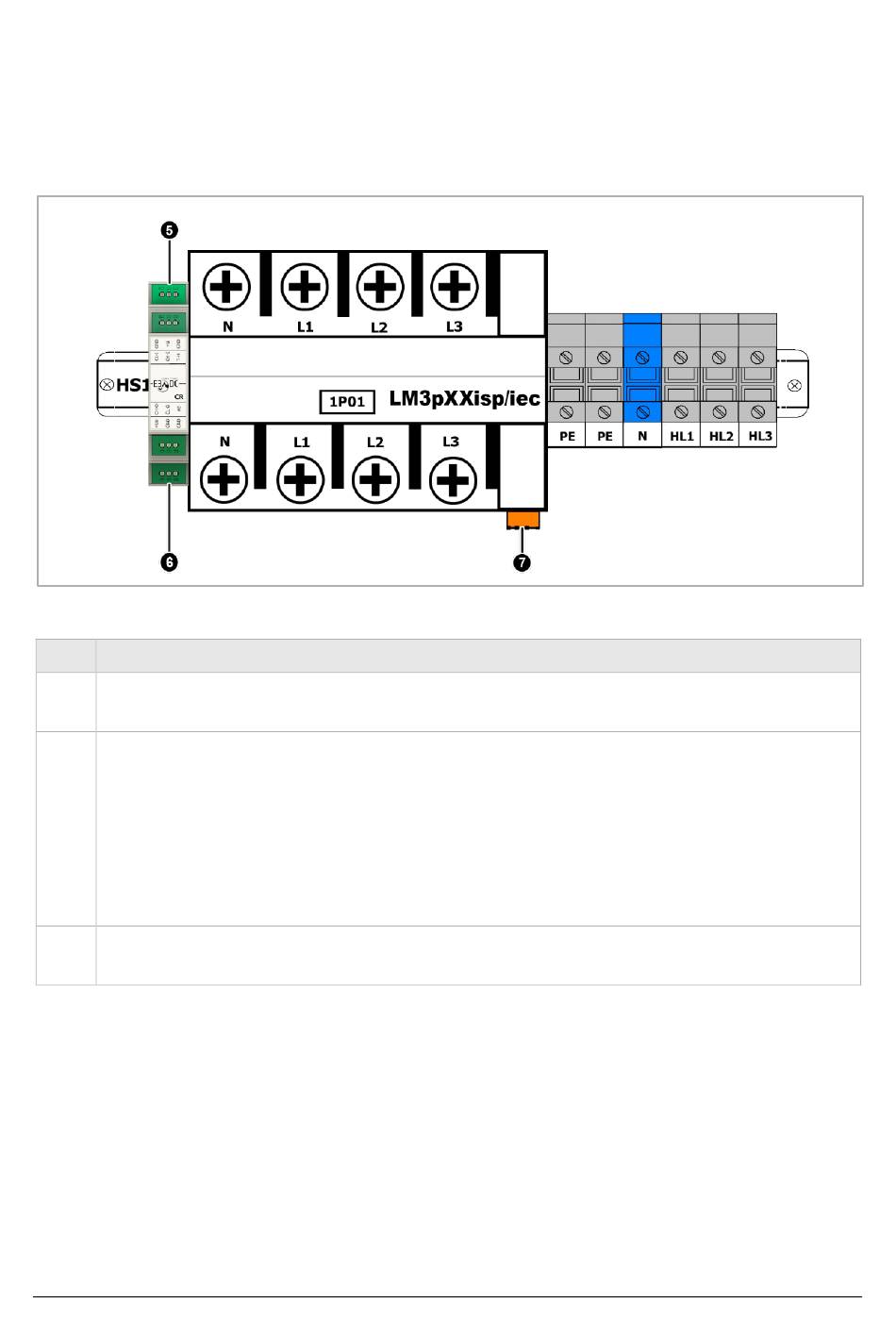

Abb. 59: Hutschiene 1 mit Leistungsmesser LM3pXXisp/iec – CAN-Repeater (Schema)
Pos. Beschreibung
[5] Anschlüsse für den Anschluss des CAN-Repeaters an den internen Leistungsmesser [7]
und die Stromversorgung
Anschlüsse für den Anschluss des CAN-Repeaters an externe Geräte, zum Beispiel
[6]
einen externen Leistungsmesser oder einen externen PV-Wechselrichter:
+Uo = +24 V
GND = Ground
GND = Ground
CH-O = CAN High
CL-O = CAN Low
[7] CAN-Bus-Stecker: Konfektionierter orangefarbener 8-Pin-Stecker für den Anschluss des
Leistungsmessers an den CAN-Repeater
