7 Batteriemontage und -installation
7.6.3 Batterieanschlussleitung BAT_COM_IN_OUT (BE-K1324)
zwischen BMS und Batterien anschließen
Die Kommunikationskabel verbinden die Batterien untereinander.
Vorgehensweise:
1
Den Stecker mit der Bezeichnung BAT_COM_OUT der Batterieanschlussleitung [3] in die
Buchse COM OUT des ersten Batteriemoduls stecken.
2
Den Stecker mit der Bezeichnung BAT_COM_IN der Batterieanschlussleitung [3] in die Buchse
COM IN des zweiten Batteriemoduls stecken.
3
Alle weiteren Batteriemodule wie in Schritt 1 und 2 beschrieben verbinden.

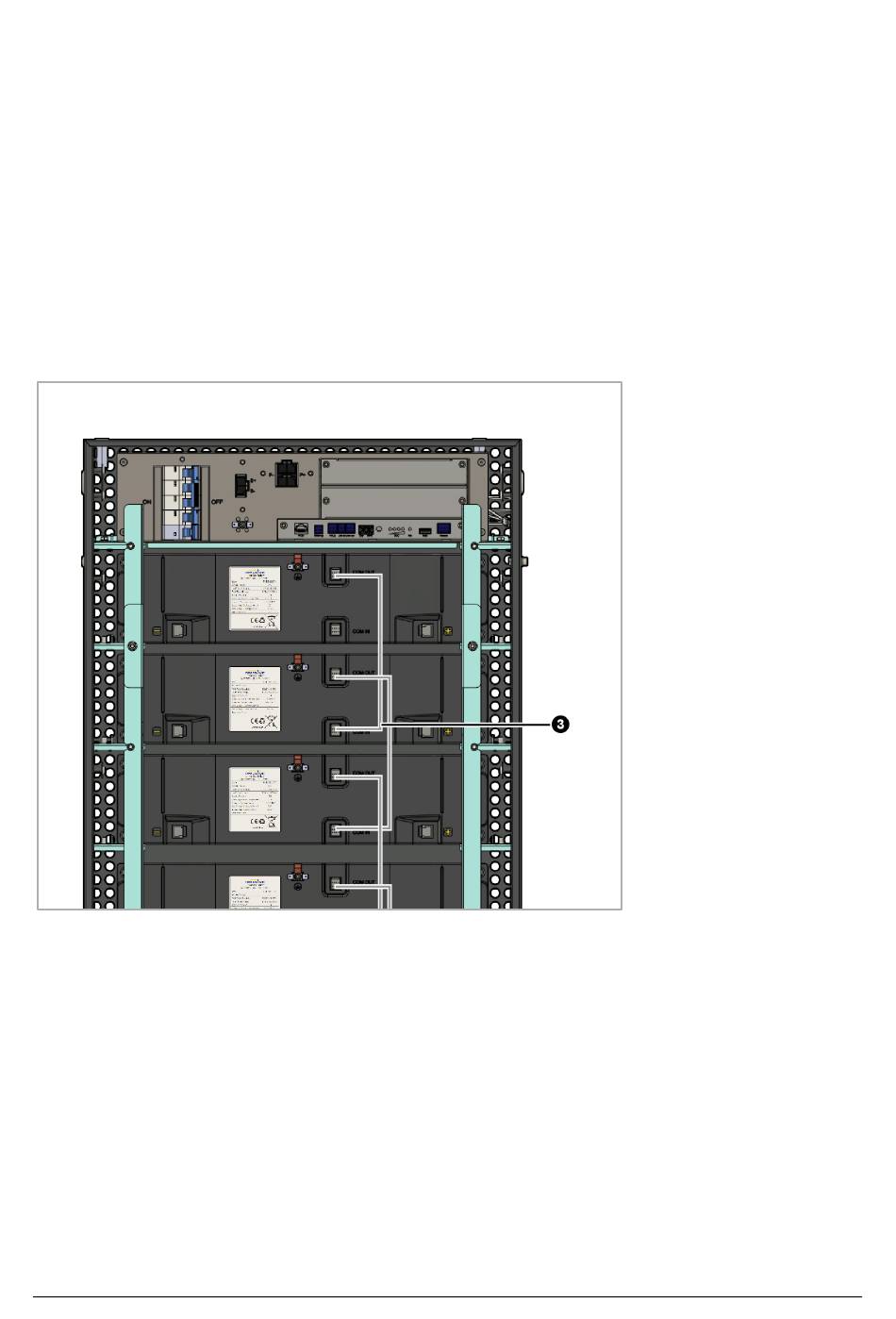

Abb. 102: Kommunikationsleitung anschließen
