5.7.1.2 Die elektrische Funktionseinheit aufstellen

Vorgehensweise:
1
Die elektrische Funktionseinheit mit zwei Personen auf den linken Sockel stellen.
2
Die vier zuvor entnommenen Innensechskantschrauben M 8 x 20 [1] und Unterlegscheiben
(siehe Kapitel 5.7.1.1 „Sockel aufstellen", S. 41 f.) durch die Löcher in der elektrischen
Funktionseinheit stecken und mit dem Sockel verschrauben.
3
Prüfen, ob das PE-Kabel [2] auf der Rückseite nach unten zeigt. Gegebenenfalls die
Sechskantmutter lösen und das Kabel nach unten drehen.

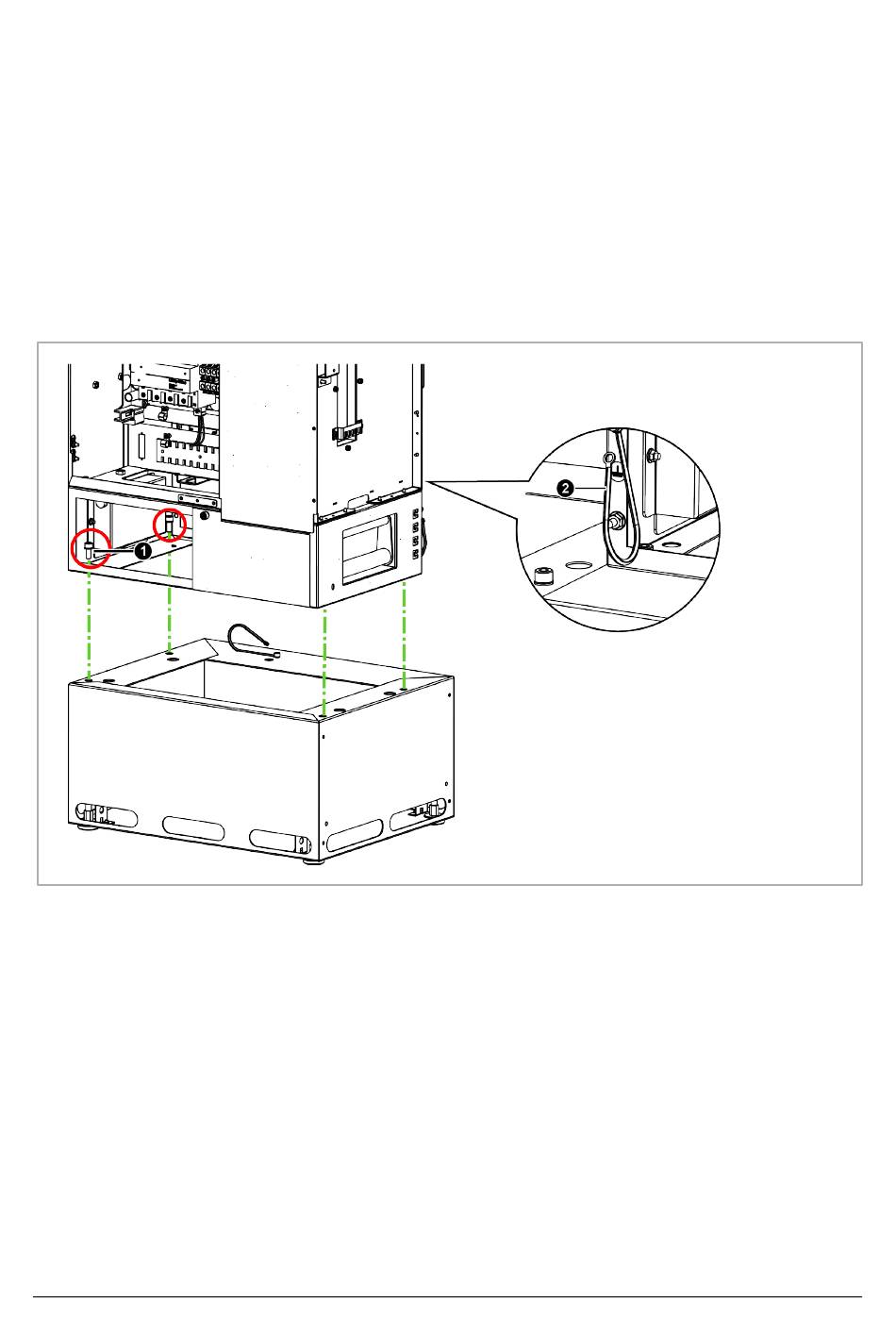

Abb. 15: Sockel und elektrische Funktionseinheit verschrauben (Batterieschranksockel ist nicht abgebildet)
