E3/DC S10 X Installationsanleitung Seite 62

5 Montage

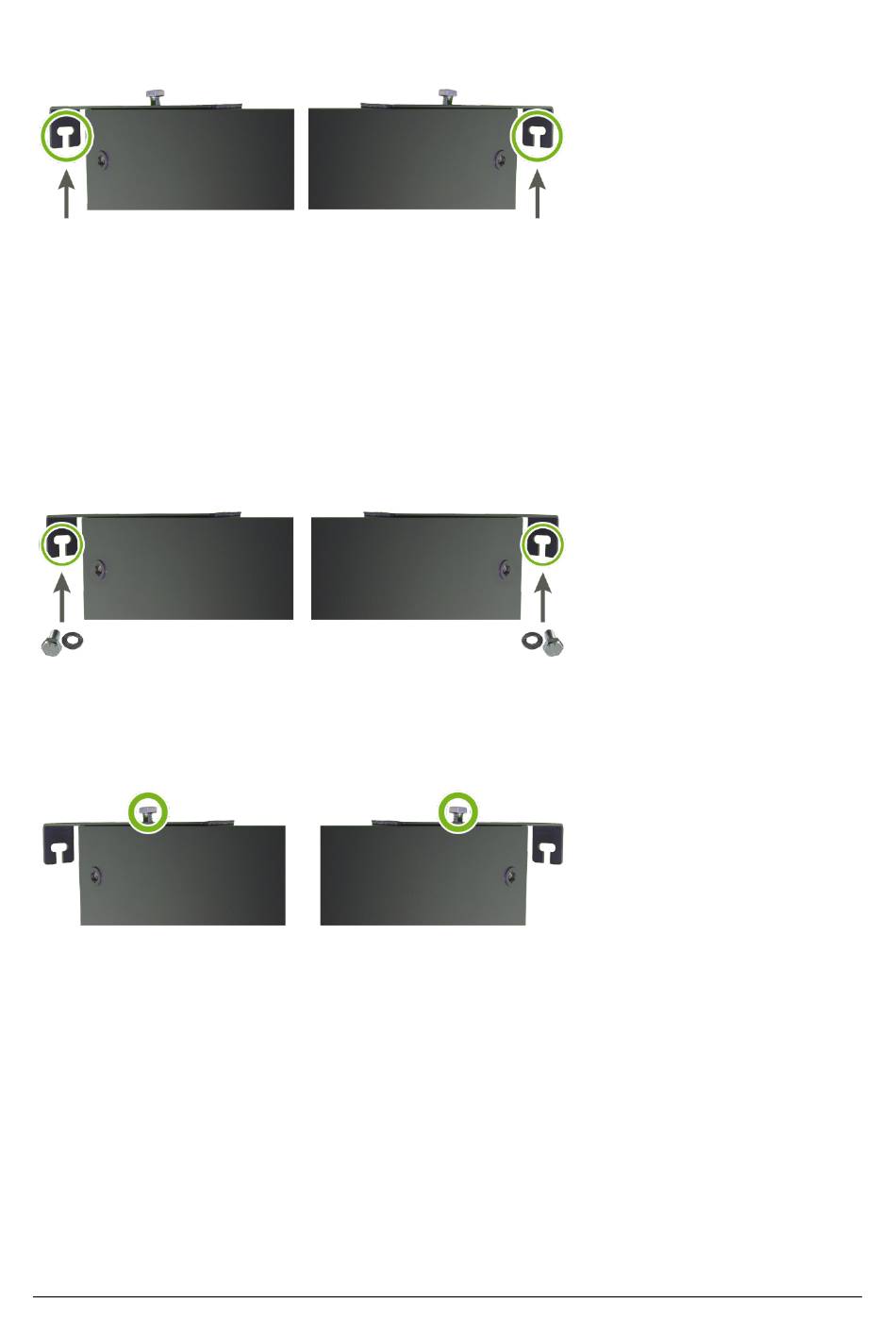

Abb. 36: Bohrlöcher anzeichnen
5
Nach dem Anzeichnen der Bohrlöcher die Kippschutzbügel abschrauben.
6
Die elektrische Funktionseinheit/den Batterieschrank vorziehen, um sicher an der
Montagewand arbeiten zu können.
7
An den angezeichneten Stellen Löcher in die Montagewand bohren.
8
Geeignete Dübel in die Bohrlöcher stecken.
9
Die Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der Montagewand
befestigen.
Abb. 37: Kippschutzbügel an der Montagewand befestigen
10
Die elektrische Funktionseinheit/den Batterieschrank an die Montagewand schieben und mit
den Kippschutzbügeln verschrauben.
Abb. 38: Gerät mit den beiden Kippschutzbügeln verschrauben
