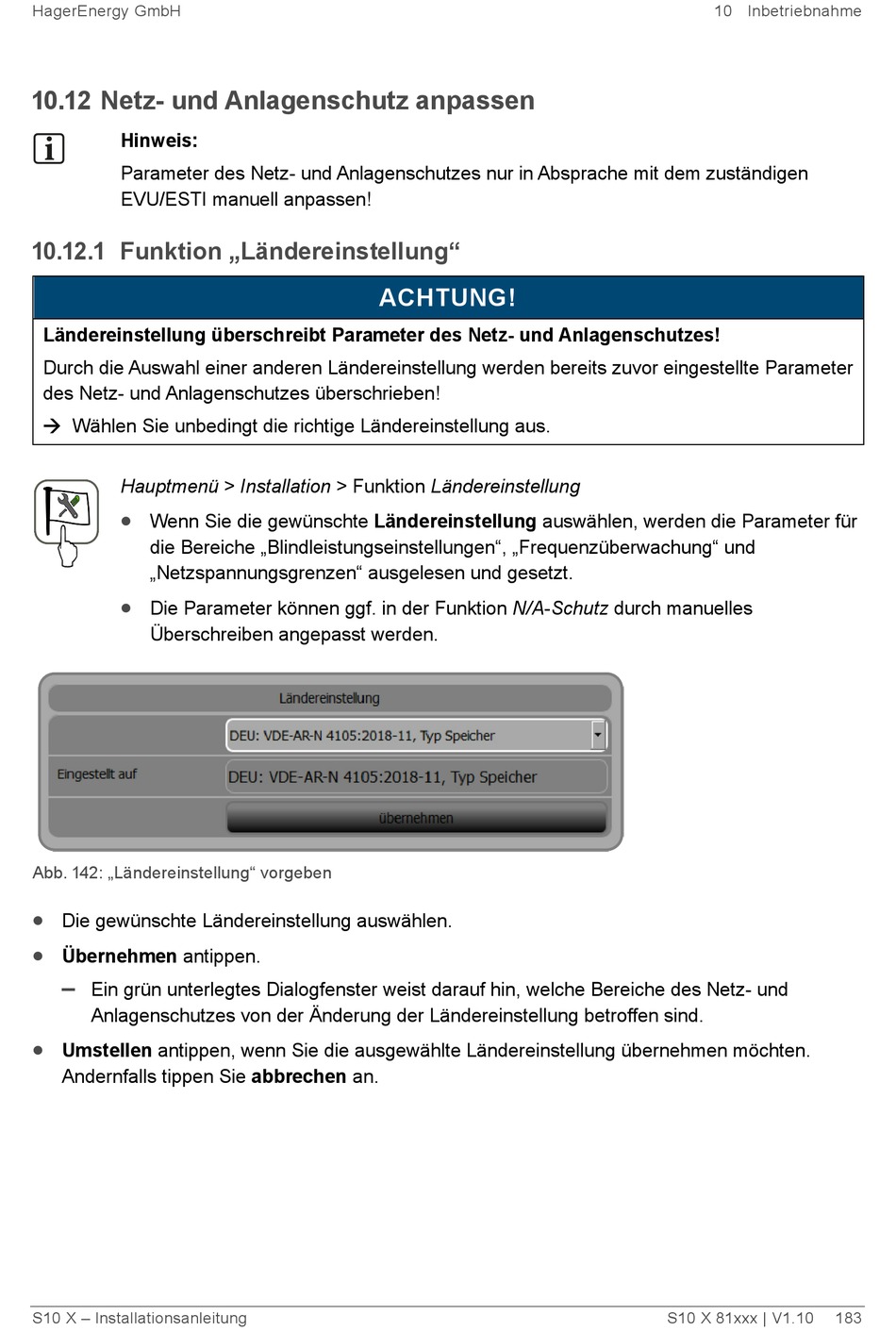

10.12 Netz- und Anlagenschutz anpassen

Hinweis:
Parameter des Netz- und Anlagenschutzes nur in Absprache mit dem zuständigen
EVU/ESTI manuell anpassen!
10.12.1 Funktion „Ländereinstellung"
Ländereinstellung überschreibt Parameter des Netz- und Anlagenschutzes!
Durch die Auswahl einer anderen Ländereinstellung werden bereits zuvor eingestellte Parameter
des Netz- und Anlagenschutzes überschrieben!
 Wählen Sie unbedingt die richtige Ländereinstellung aus.
Hauptmenü > Installation > Funktion Ländereinstellung
•
Wenn Sie die gewünschte Ländereinstellung auswählen, werden die Parameter für
die Bereiche „Blindleistungseinstellungen", „Frequenzüberwachung" und
„Netzspannungsgrenzen" ausgelesen und gesetzt.
•
Die Parameter können ggf. in der Funktion N/A-Schutz durch manuelles
Überschreiben angepasst werden.
Abb. 142: „Ländereinstellung" vorgeben
•
Die gewünschte Ländereinstellung auswählen.
•
Übernehmen antippen.
–
Ein grün unterlegtes Dialogfenster weist darauf hin, welche Bereiche des Netz- und
Anlagenschutzes von der Änderung der Ländereinstellung betroffen sind.
•
Umstellen antippen, wenn Sie die ausgewählte Ländereinstellung übernehmen möchten.
Andernfalls tippen Sie abbrechen an.
