7 Batteriemontage und -installation
7.6.9 Batterieanschlussleitung Power_SYS_HVB (BE-K1329) zwischen
Hauskraftwerk und BMS anschließen
Mit dem Batterieleistungskabel wird die gesamte Leistung zum Laden und Entladen zwischen dem
Gerät und dem BMS übertragen.
Voraussetzung:
Der graue Stecker mit der Bezeichnung SYS_PLUS/SYS_MINUS der Batterieanschlussleitung [10]
steckt bereits in der Buchse des Hauskraftwerks (siehe Kapitel 7.5.3 „Batterieverkabelung
vorbereiten", S. 136 ff.).
Vorgehensweise:
•
Den Stecker mit der Bezeichnung HVB_PLUS/HVB_MINUS der Batterieanschlussleitung [10] in
die untere Buchse am BMS anschließen.

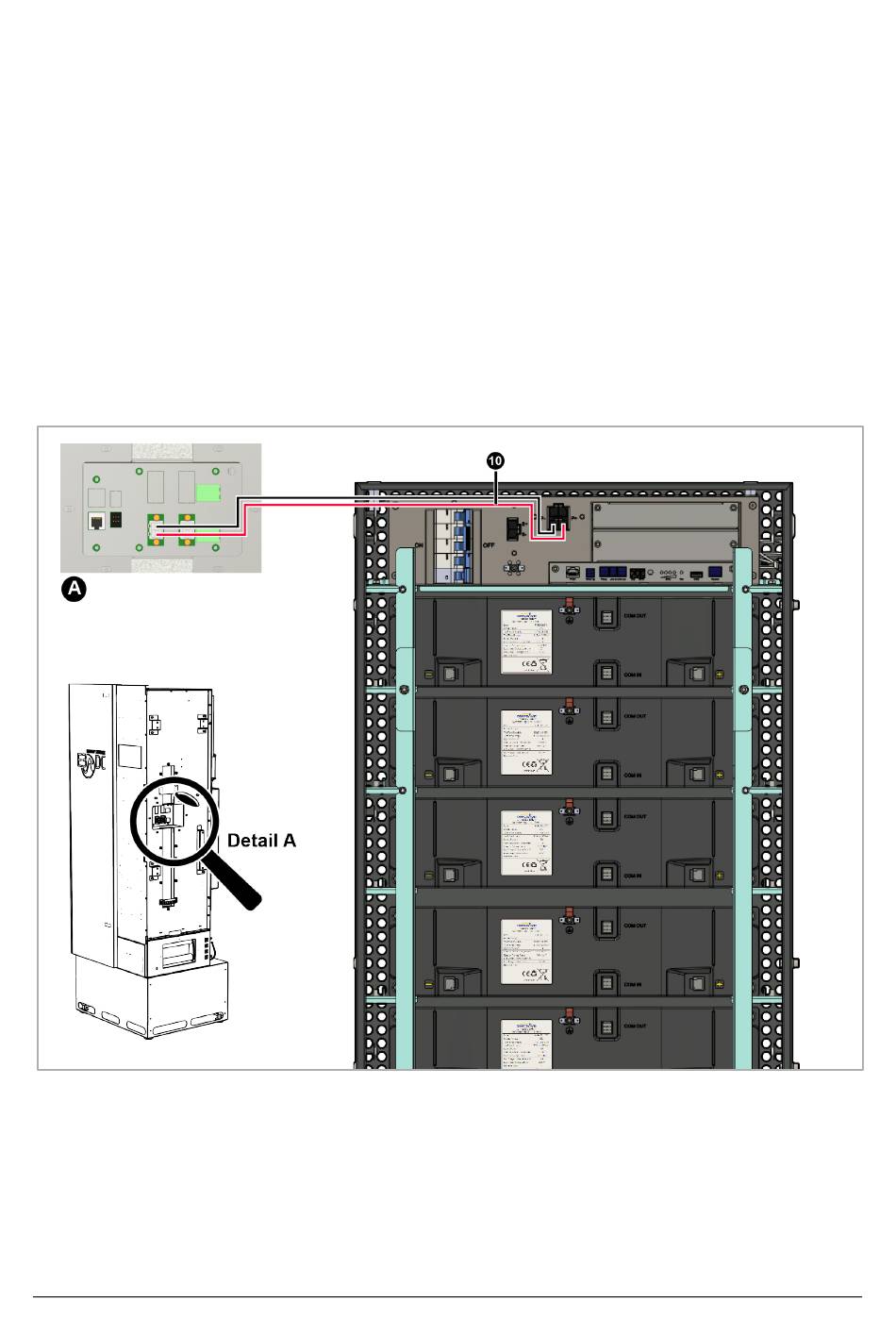

Abb. 108: Batterieleistungsleitung anschließen
