7.5 Komponenten für die Batteriemontage
7.5.1 Batteriemodul DCB-ZSH – Übersicht
Hinweis:
In der folgenden Abbildung ist das Batteriemodul liegend dargestellt. Im
S10 X COMPACT sind die Batteriemodule hochkant eingebaut.
Die Batterieanschlüsse zeigen nach vorne, der Plus-Pol nach oben.

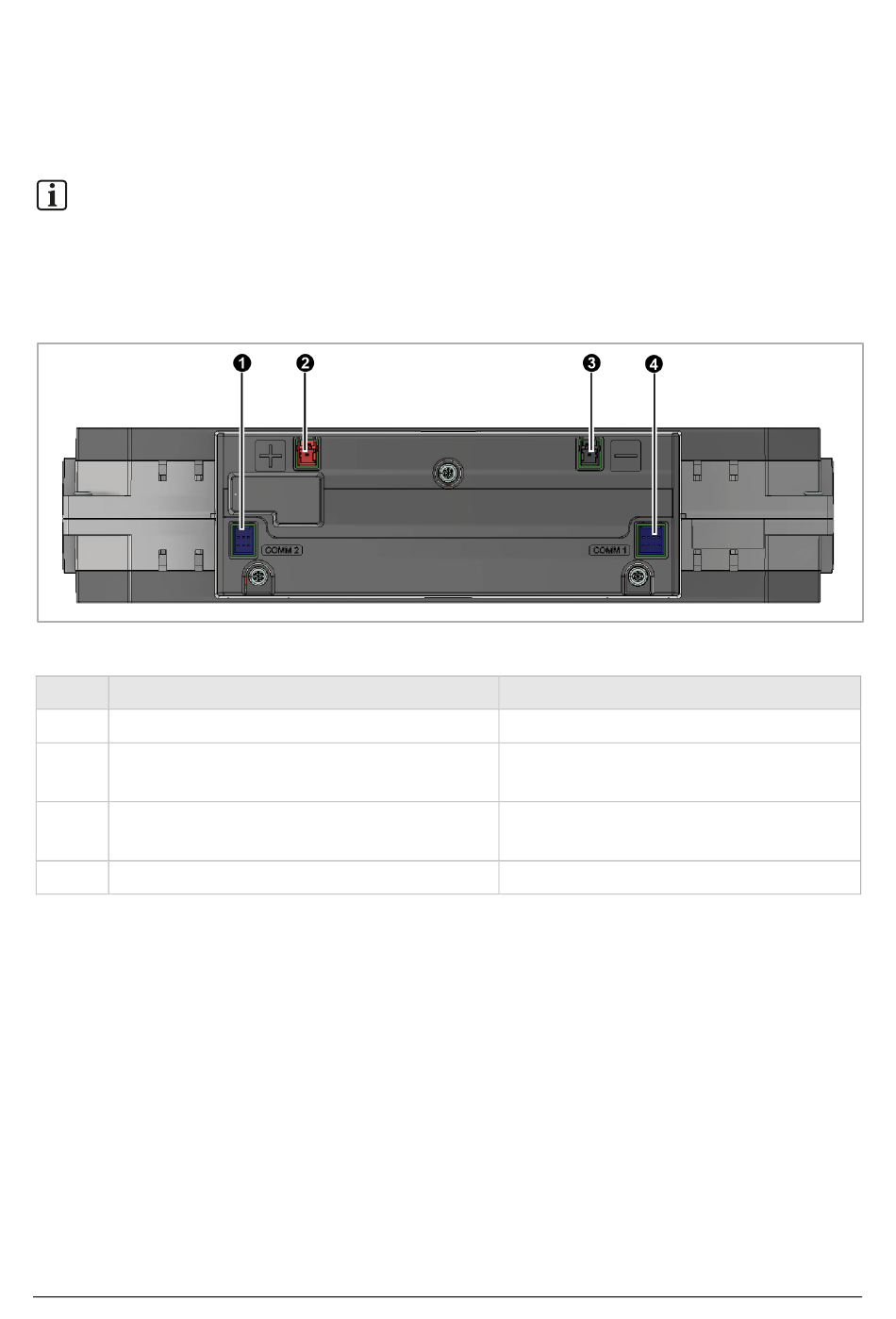

Abb. 67: Batteriemodul DCB-ZSH – Ansicht Frontseite
Pos. Benennung
[1] COMM 2
[2] Plus-Buchse (rot): für Batterie-
Leistungskabel
[3] Minus-Buchse (schwarz): für Batterie-
Leistungskabel
[4]
COMM 1
S10 X Aufbauvariante COMPACT – Installationsanleitung
7 Batteriemontage und -installation
Funktion
Kommunikation mit nächster Batterie
Laden/Entladen
Laden/Entladen
Kommunikation mit vorheriger Batterie
