Sockelanbauteil montieren

Hinweise:
Sind die elektrische Funktionseinheit und der Batterieschrank nebeneinander
aufgestellt, wird das Sockelanbauteil nur am Batterieschrank montiert.
Sind die elektrische Funktionseinheit und der Batterieschrank getrennt aufgestellt,
werden die Sockelanbauteile an der elektrischen Funktionseinheit und am
Batterieschrank montiert.
Vorgehensweise:
1
Die Linsenkopfschrauben M 4 x 16 [1] aus der Verpackung der Sockelanbauteils entnehmen.
2
Die Linsenkopfschrauben an der rechten Seite des Sockels so tief einschrauben, dass
zwischen Schraubenkopf und Sockel ungefähr 3 mm Luft bleiben.

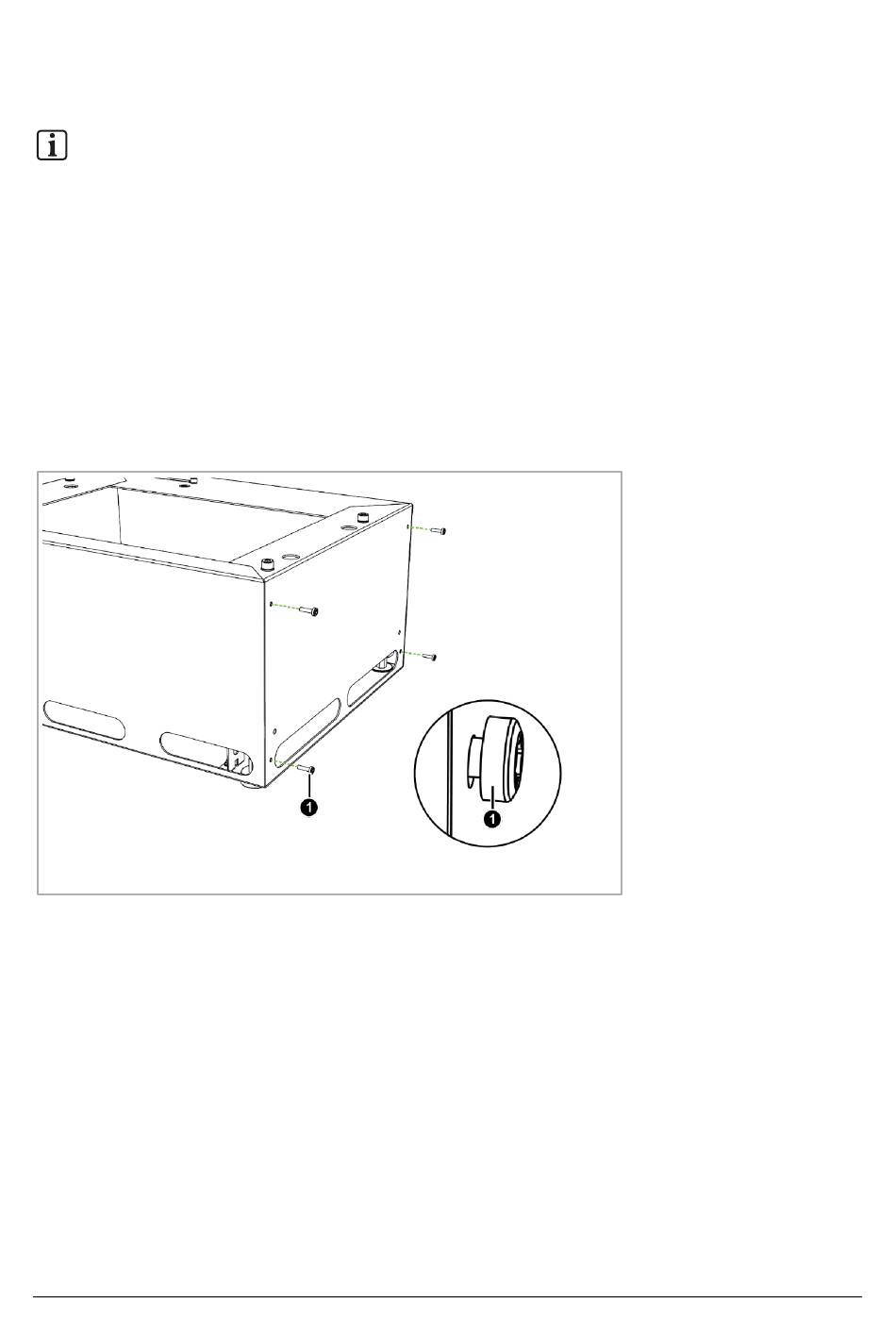

Abb. 39: Linsenkopfschrauben in Sockel einschrauben (Abbildung ohne Funktionseinheit/Batterieschrank)
