7.6.4 Batterieanschlussleitung COM_SYS_HVB (BE-K1323) zwischen
Hauskraftwerk und BMS anschließen
Das Kabel verbindet das Hauskraftwerk mit dem BMS.
Voraussetzung:
Den Stecker mit der Bezeichnung SYSTEM_COM des Kommunikationskabels [4] steckt bereits in
die Buchse COM des Hauskraftwerks (siehe Kapitel 7.5.3 „Batterieverkabelung vorbereiten",
S. 136 ff.).
Vorgehensweise:
•
Den Stecker mit der Bezeichnung HVB_PCS des Kommunikationskabels [4] in die Buchse
PCS des BMS stecken.

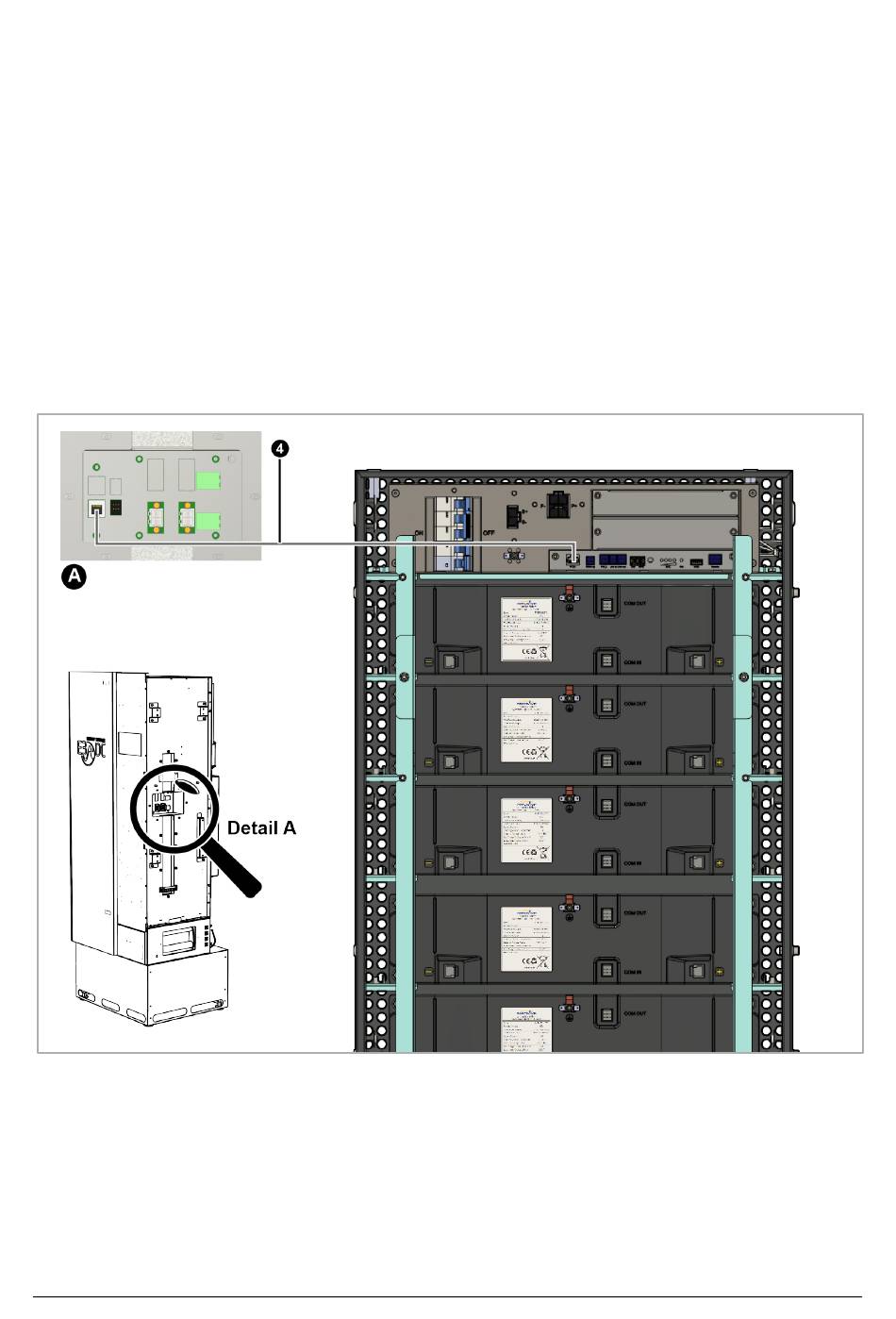

Abb. 103: Kommunikationsleitung anschließen
