7.6.2 Batterieanschlussleitung COM_HVB_BAT (BE-K1319) zwischen
BMS und Batteriemodul anschließen
Das Kabel verbindet das BMS mit dem COM-In-Anschluss der ersten Batterie.
Vorgehensweise:
1
Den Stecker mit der Bezeichnung HVB_COM_MODULE der Batterieanschlussleitung [2] in die
Buchse MODULE des BMS stecken.
2
Den Stecker mit der Bezeichnung BAT_COM_IN der Batterieanschlussleitung [2] in die Buchse
COM IN des ersten Batteriemoduls stecken.

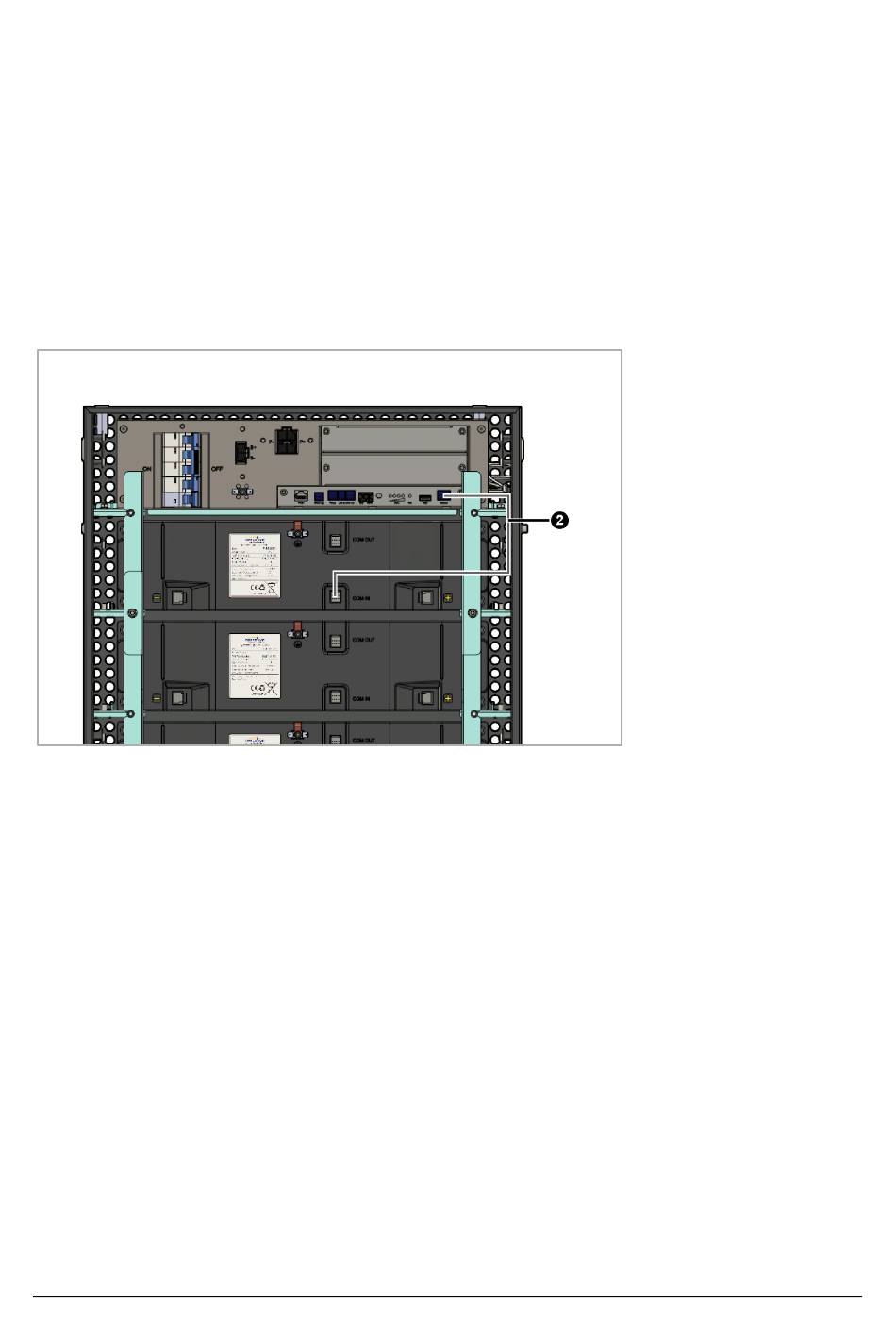

Abb. 101: Batterieanschlussleitung anschließen
