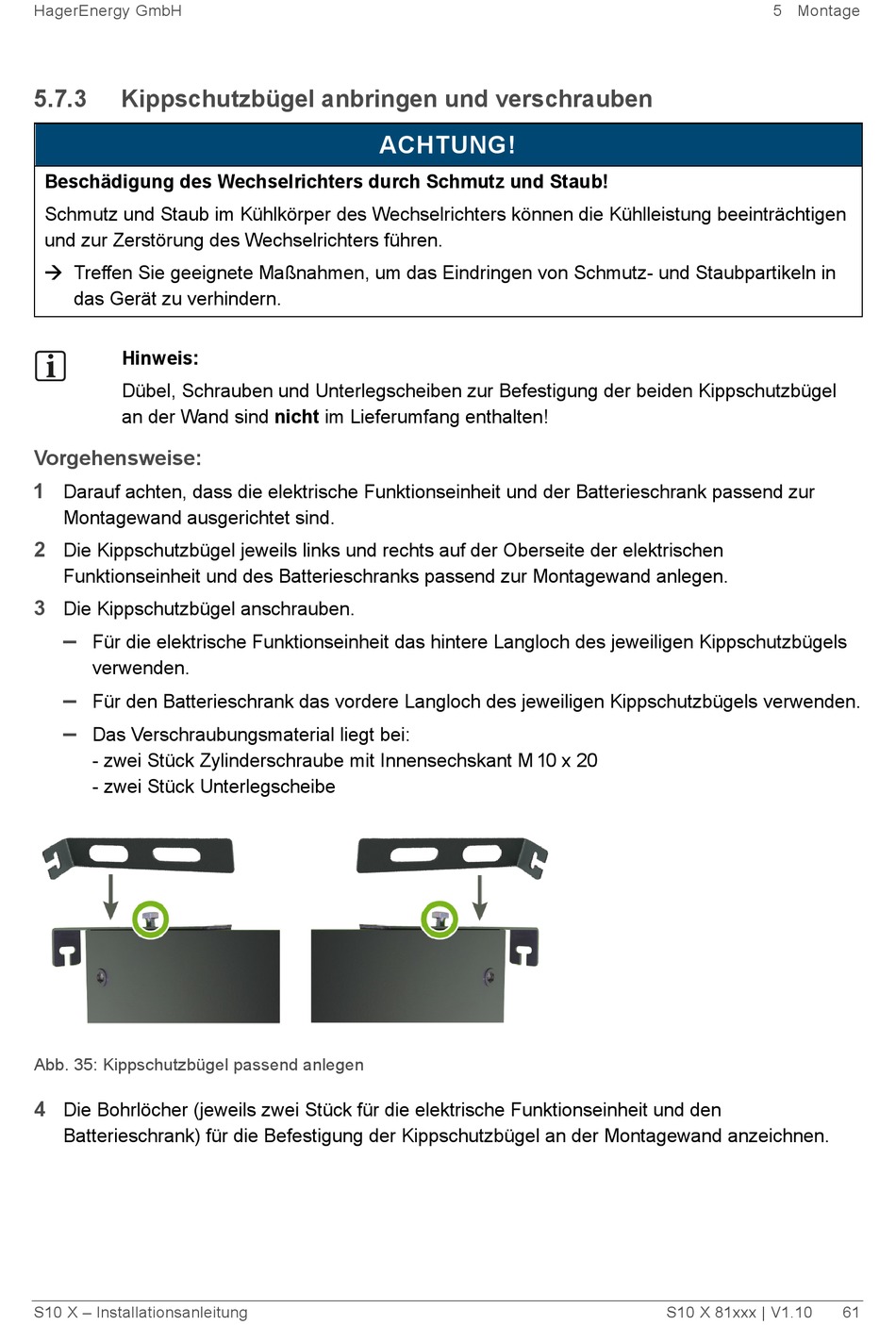

5.7.3 Kippschutzbügel anbringen und verschrauben
Beschädigung des Wechselrichters durch Schmutz und Staub!
Schmutz und Staub im Kühlkörper des Wechselrichters können die Kühlleistung beeinträchtigen
und zur Zerstörung des Wechselrichters führen.
 Treffen Sie geeignete Maßnahmen, um das Eindringen von Schmutz- und Staubpartikeln in
das Gerät zu verhindern.
Hinweis:
Dübel, Schrauben und Unterlegscheiben zur Befestigung der beiden Kippschutzbügel
an der Wand sind nicht im Lieferumfang enthalten!
Vorgehensweise:
1
Darauf achten, dass die elektrische Funktionseinheit und der Batterieschrank passend zur
Montagewand ausgerichtet sind.
2
Die Kippschutzbügel jeweils links und rechts auf der Oberseite der elektrischen
Funktionseinheit und des Batterieschranks passend zur Montagewand anlegen.
3
Die Kippschutzbügel anschrauben.
–
Für die elektrische Funktionseinheit das hintere Langloch des jeweiligen Kippschutzbügels
verwenden.
–
Für den Batterieschrank das vordere Langloch des jeweiligen Kippschutzbügels verwenden.
–
Das Verschraubungsmaterial liegt bei:
- zwei Stück Zylinderschraube mit Innensechskant M 10 x 20
- zwei Stück Unterlegscheibe
Abb. 35: Kippschutzbügel passend anlegen
4
Die Bohrlöcher (jeweils zwei Stück für die elektrische Funktionseinheit und den
Batterieschrank) für die Befestigung der Kippschutzbügel an der Montagewand anzeichnen.
