5.6.5 Mindestabstände
Hinweise:
•
Die beschriebenen Mindestabstände müssen zwingend eingehalten werden und
gelten für alle im Folgenden genannten Montagevarianten.
•
Das Gerät muss für mögliche Serviceeinsätze frei und sicher zugänglich montiert
sein.
•
Den Freiraum vor, neben und über dem Gerät nicht zustellen.
•
Die Aufstellung des Batterieschranks sollte rechts von der elektrischen
Funktionseinheit erfolgen.
•
Die Abstände auf den Maßzeichnungen sind nicht maßstabsgetreu abgebildet.
5.6.5.1 Grundsätzliche Mindestabstände
•
Abstand von der Geräteoberkante zur Raumdecke:
•
Abstand zu den Raumwänden links und rechts:
•
Freiraum vor dem Gerät für Serviceeinsätze:
5.6.5.2 Mindestabstände elektrische Funktionseinheit und Batterieschrank
nebeneinander aufgestellt

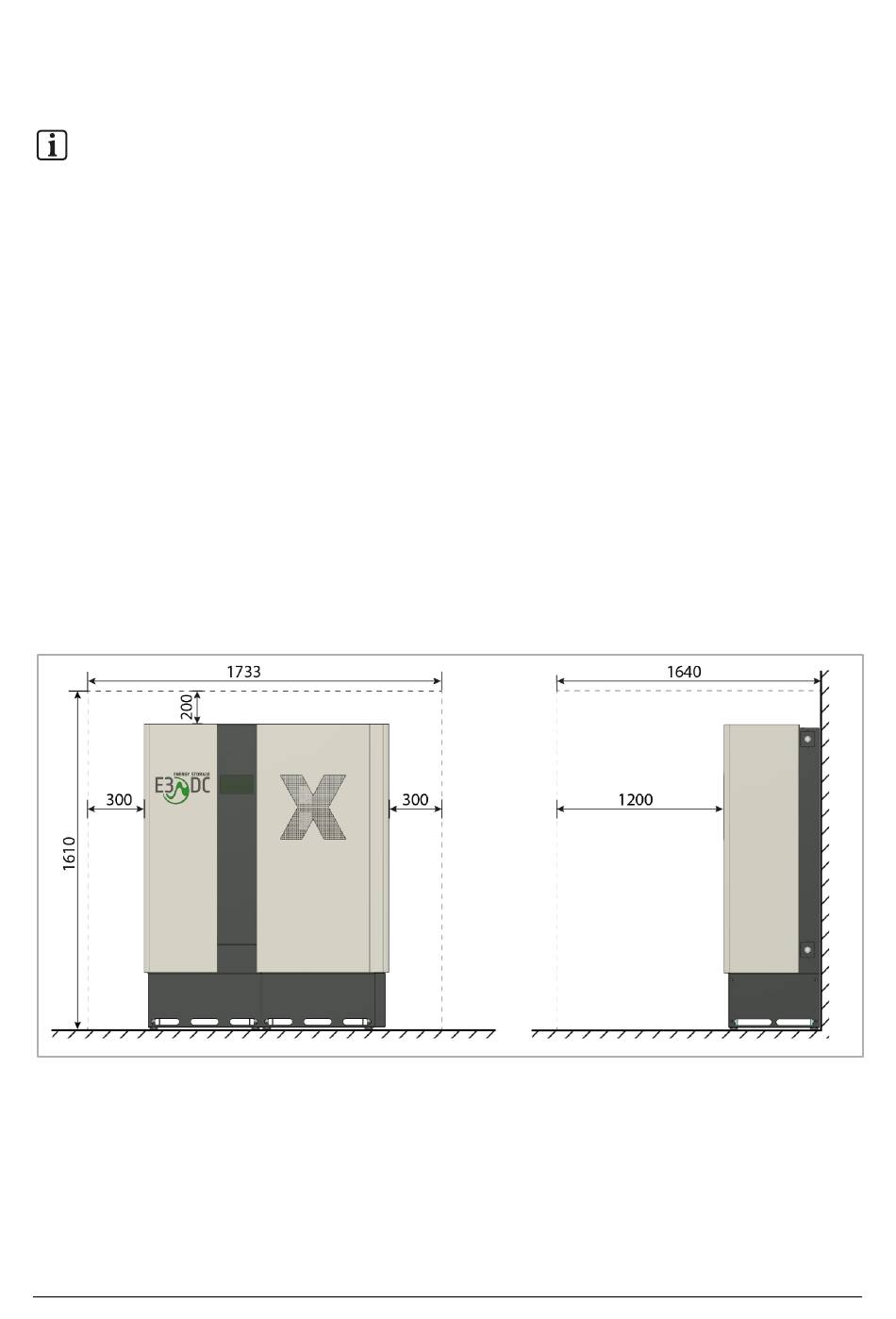

Abb. 7: Mindestabstände vor, neben und über der elektrischen Funktionseinheit und Batterieschrank (in mm)
S10 X – Installationsanleitung
mindestens 200 mm
mindestens 300 mm
mindestens 1.200 mm
