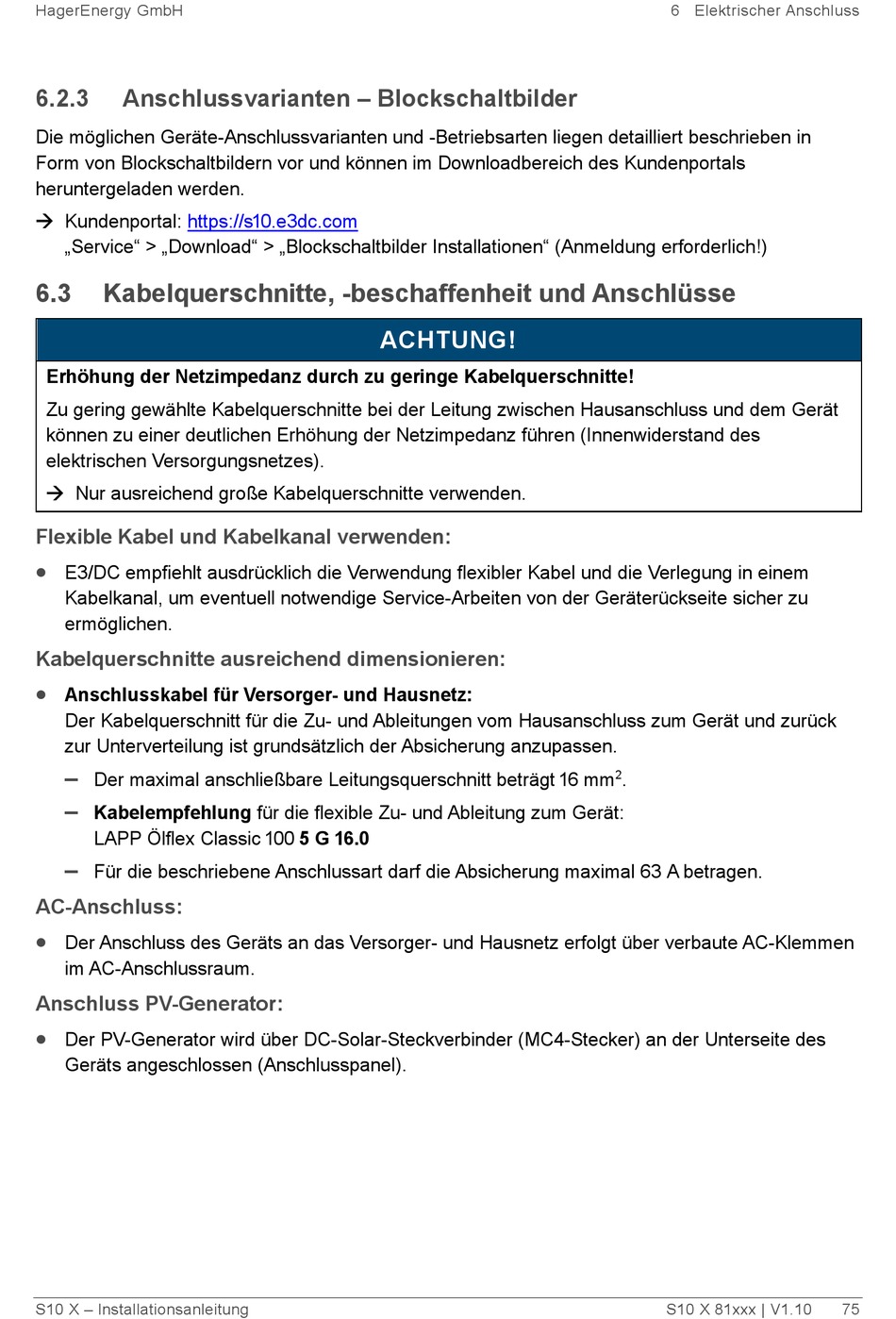

6.2.3 Anschlussvarianten – Blockschaltbilder
Die möglichen Geräte-Anschlussvarianten und -Betriebsarten liegen detailliert beschrieben in
Form von Blockschaltbildern vor und können im Downloadbereich des Kundenportals
heruntergeladen werden.
 Kundenportal: https://s10.e3dc.com
„Service" > „Download" > „Blockschaltbilder Installationen" (Anmeldung erforderlich!)
6.3 Kabelquerschnitte, -beschaffenheit und Anschlüsse
Erhöhung der Netzimpedanz durch zu geringe Kabelquerschnitte!
Zu gering gewählte Kabelquerschnitte bei der Leitung zwischen Hausanschluss und dem Gerät
können zu einer deutlichen Erhöhung der Netzimpedanz führen (Innenwiderstand des
elektrischen Versorgungsnetzes).
 Nur ausreichend große Kabelquerschnitte verwenden.
Flexible Kabel und Kabelkanal verwenden:
•
E3/DC empfiehlt ausdrücklich die Verwendung flexibler Kabel und die Verlegung in einem
Kabelkanal, um eventuell notwendige Service-Arbeiten von der Geräterückseite sicher zu
ermöglichen.
Kabelquerschnitte ausreichend dimensionieren:
•
Anschlusskabel für Versorger- und Hausnetz:
Der Kabelquerschnitt für die Zu- und Ableitungen vom Hausanschluss zum Gerät und zurück
zur Unterverteilung ist grundsätzlich der Absicherung anzupassen.
–
Der maximal anschließbare Leitungsquerschnitt beträgt 16 mm
–
Kabelempfehlung für die flexible Zu- und Ableitung zum Gerät:
LAPP Ölflex Classic 100 5 G 16.0
–
Für die beschriebene Anschlussart darf die Absicherung maximal 63 A betragen.
AC-Anschluss:
•
Der Anschluss des Geräts an das Versorger- und Hausnetz erfolgt über verbaute AC-Klemmen
im AC-Anschlussraum.
Anschluss PV-Generator:
•
Der PV-Generator wird über DC-Solar-Steckverbinder (MC4-Stecker) an der Unterseite des
Geräts angeschlossen (Anschlusspanel).
