5 Montage
5.7.2 Montagevariante 2: Gerätekomponenten getrennt voneinander
aufgestellt

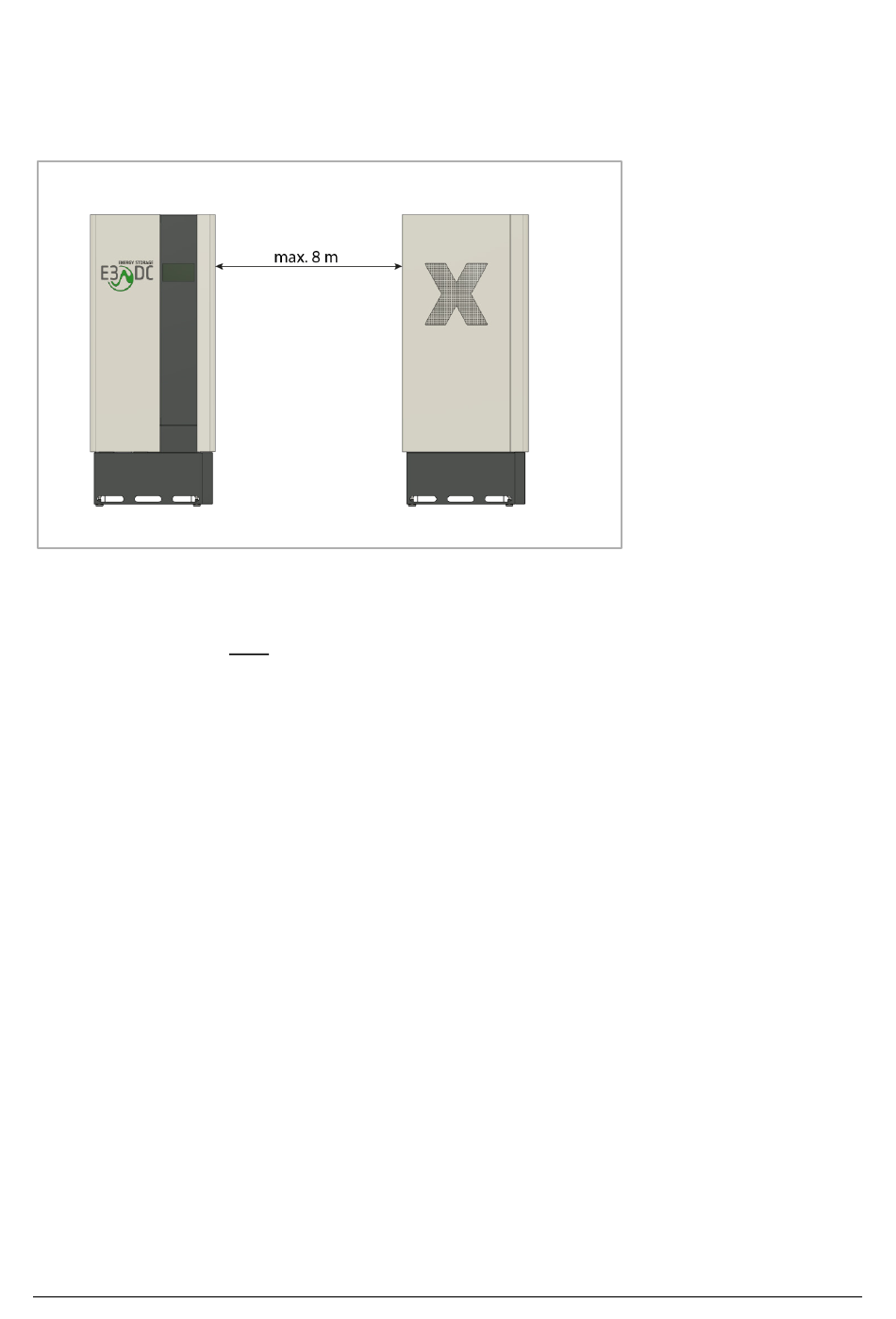

Abb. 25: Komponenten nebeneinander aufgestellt
•
Die elektrische Funktionseinheit und der Batterieschrank stehen auf ebenem und festem
Boden. Sie werden nicht am Boden befestigt.
•
Bei dieser Montagevariante werden die elektrische Funktionseinheit und der Batterieschrank
separat aufgestellt. Die Entfernung zwischen elektrischer Funktionseinheit und Batterieschrank
darf maximal acht Meter verlegte Leitungslänge nicht überschreiten.
–
Die elektrische Funktionseinheit und der Batterieschrank werden mit je zwei
Kippschutzbügeln an der Wand befestigt und vor dem Umkippen gesichert (siehe Kapitel
5.7.3 „Kippschutzbügel anbringen und verschrauben", S. 61 f.).
•
Die Mindestabstände müssen zwingend eingehalten werden (siehe Kapitel 5.6.5
„Mindestabstände", S. 37 f.).
