6.4.1.2 Mit Leistungsmesser LM3p80hhc

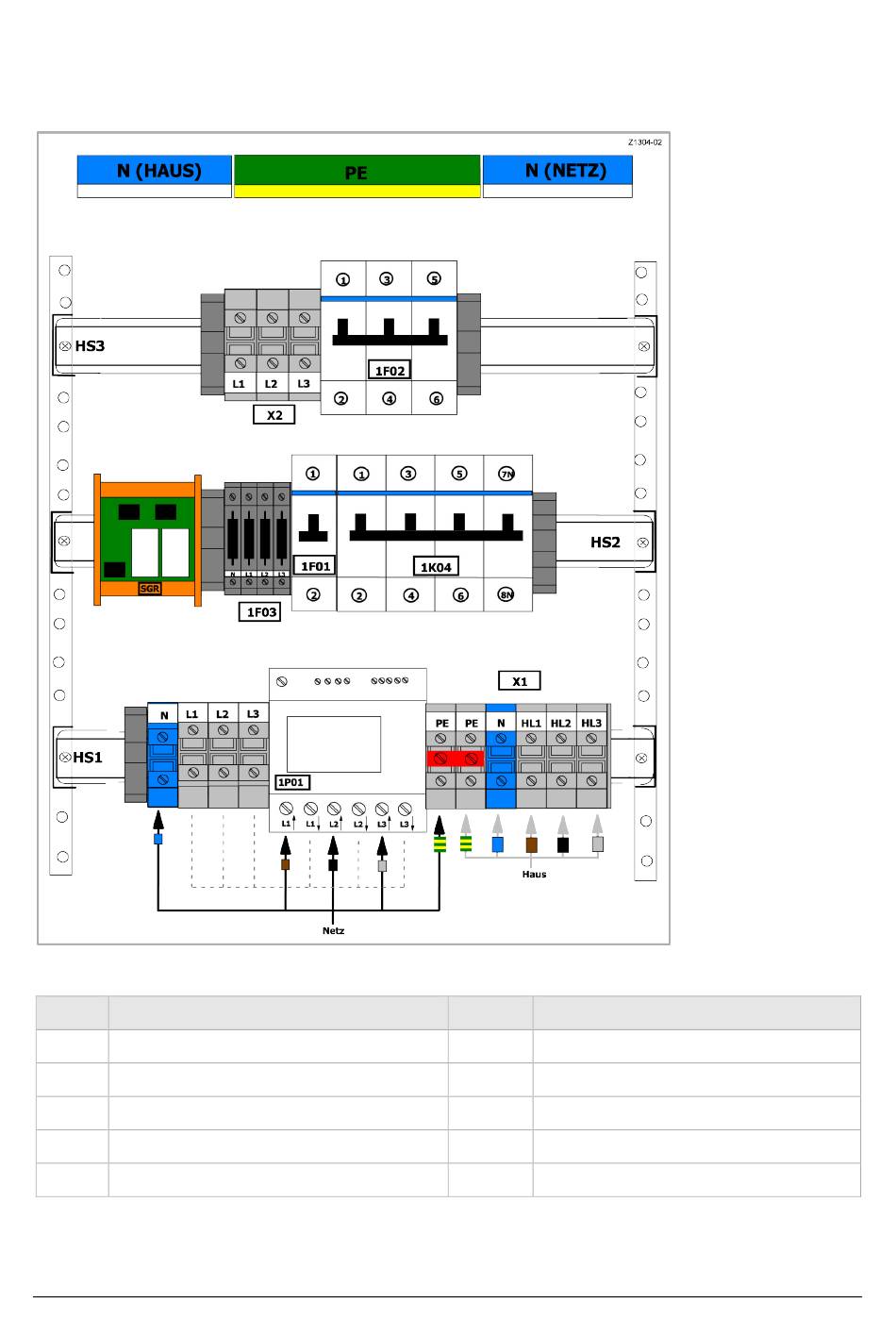

Abb. 52: Anschluss- und Belegungsplan LM3p80hhc (Schema)
Pos.
Beschreibung
[1F01]
Versorgung intern
[1F02]
Wechselrichter E3/DC
[1F03]
Spannungsmessung Wechselrichter
[X1]
Anschluss Haus
[X2]
Anschluss Zähler
S10 X – Installationsanleitung
Pos.
Beschreibung
[1P01]
Leistungsmesser
[1K04]
Trennschalter Haus/Netz
6 Elektrischer Anschluss
S10 X 81xxx | V1.10
79
