12 Option: DC-Überspannungsschutz (ÜSS)

12.6.2 Schutzmodule auswechseln

Vorgehensweise:

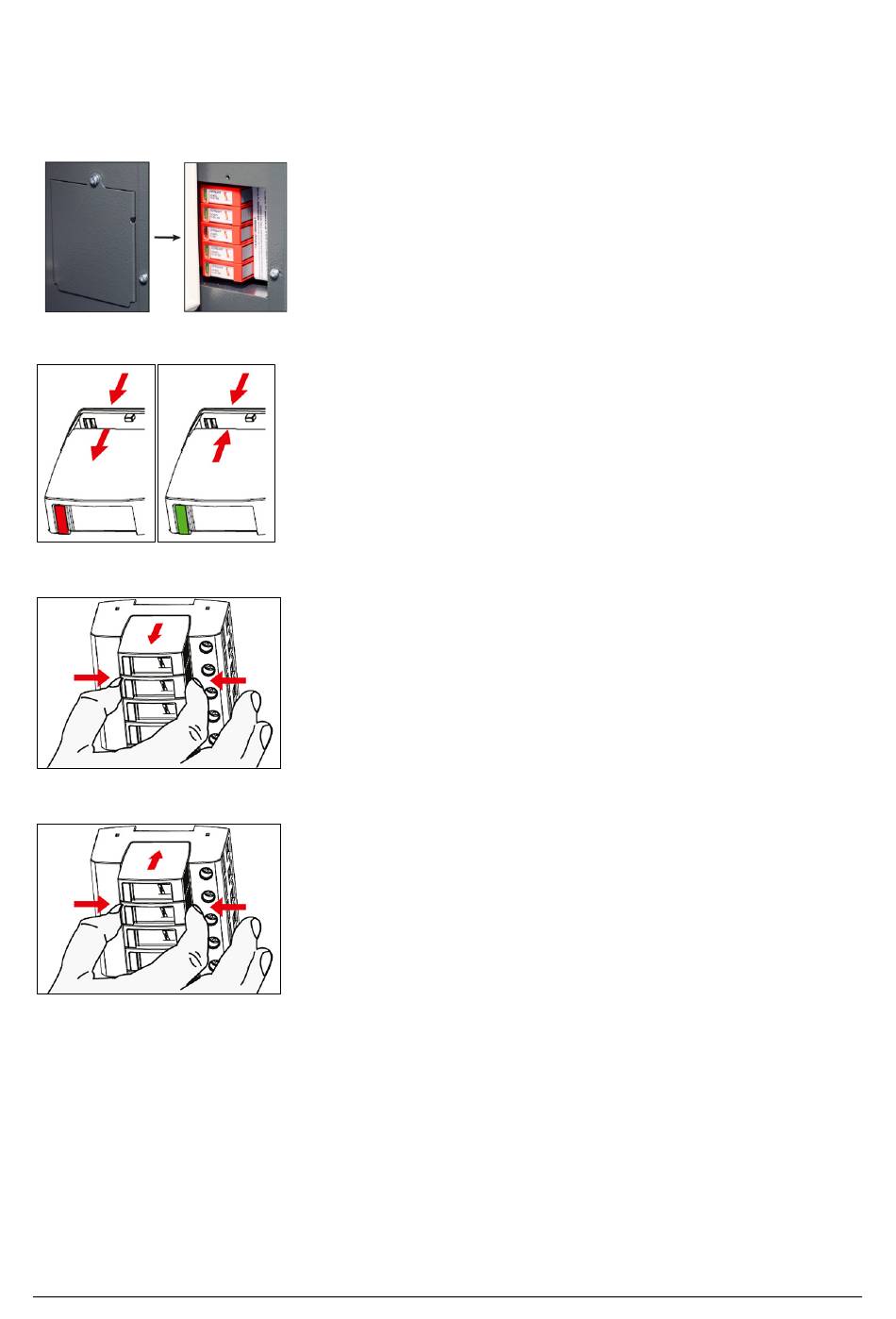

Abb. 183: Deckel abschrauben
Abb. 184: Sichtkontrollfenster prüfen
Abb. 185: Schutzmodul herausziehen
Abb. 186: Schutzmodul einsetzen
5
Den Vorgang gegebenenfalls für weitere defekte Schutzmodule wiederholen.
218 S10 X 81xxx | V1.10
1
Den Deckel des DC-Überspannungsschutzes im
AC-Anschlussraum des Geräts abschrauben und zur
Seite legen.
2
Sichtprüfung der auszuwechselnden Schutzmodule
vornehmen:
–
Sichtkontrollfenster ist rot =
Schutzmodul ist defekt und muss ersetzt werden.
–
Sichtkontrollfenster ist grün =
Schutzmodul ist in Ordnung und kann weiterhin
verwendet werden.
3
Defekte Schutzmodule aus dem Sockel herausziehen:
–
Die beiden grauen Tasten links und rechts am defekten
Schutzmodul zusammendrücken.
–
Das Schutzmodul aus dem Sockel herausziehen.
4
Neue Schutzmodule einsetzen:
Hinweis: Unbedingt darauf achten, ein defektes
Schutzmodul durch ein Modul gleichen Typs zu ersetzen.
–
Die beiden grauen Tasten links und rechts am jeweiligen
Schutzmodul zusammendrücken.
–
Das jeweilige Schutzmodul in den Sockel einsetzen und
einrasten lassen (Sichtkontrollfenster nach links).
–
Die beiden grauen Tasten loslassen.
–
Steck-Reihenfolge der Schutzmodule:
DG MOD PV SCI 500 (PV)
DG MOD PV SCI 500 (PV)
DG MOD PV 500 (PE)
DG MOD PV SCI 500 (PV)
DG MOD PV SCI 500 (PV)
