5 Montage
5.7 Montage des Geräts
Verletzungsgefahr durch hohes Gewicht!
Beachten Sie das Gewicht des Geräts bei der Montage.
 Der Auf- beziehungsweise Abbau des Geräts sollte durch zwei Personen
Beschädigung des Geräts bei unvorsichtiger Montage!
Bei unvorsichtiger Montage kann das Gerät beschädigt oder verkratzt werden.
 Die Montage sollte mit großer Umsicht erfolgen, um Schäden am Gerät oder an der
Lackschicht des Geräts zu vermeiden.
5.7.1 Montagevariante 1: Gerätekomponenten nebeneinander
aufgestellt

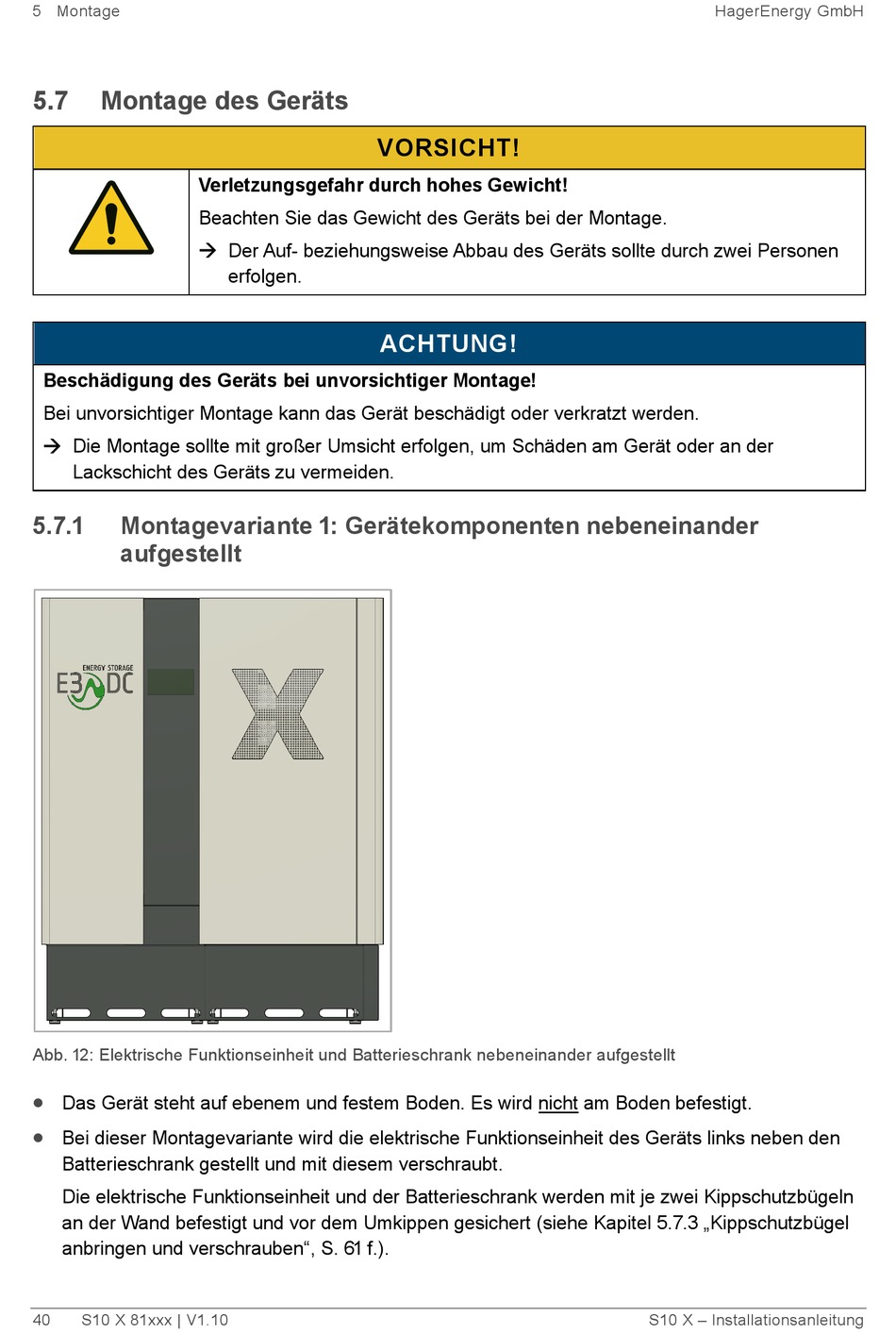

Abb. 12: Elektrische Funktionseinheit und Batterieschrank nebeneinander aufgestellt
•
Das Gerät steht auf ebenem und festem Boden. Es wird nicht am Boden befestigt.
•
Bei dieser Montagevariante wird die elektrische Funktionseinheit des Geräts links neben den
Batterieschrank gestellt und mit diesem verschraubt.
Die elektrische Funktionseinheit und der Batterieschrank werden mit je zwei Kippschutzbügeln
an der Wand befestigt und vor dem Umkippen gesichert (siehe Kapitel 5.7.3 „Kippschutzbügel
anbringen und verschrauben", S. 61 f.).
40 S10 X 81xxx | V1.10
VORSICHT!
erfolgen.
ACHTUNG!
