6 Elektrischer Anschluss
6.4.1

Anschluss- und Belegungsplan Verteiler

6.4.1.1

Mit Leistungsmesser LM3pXXisp beziehungsweise LM3pXXiec

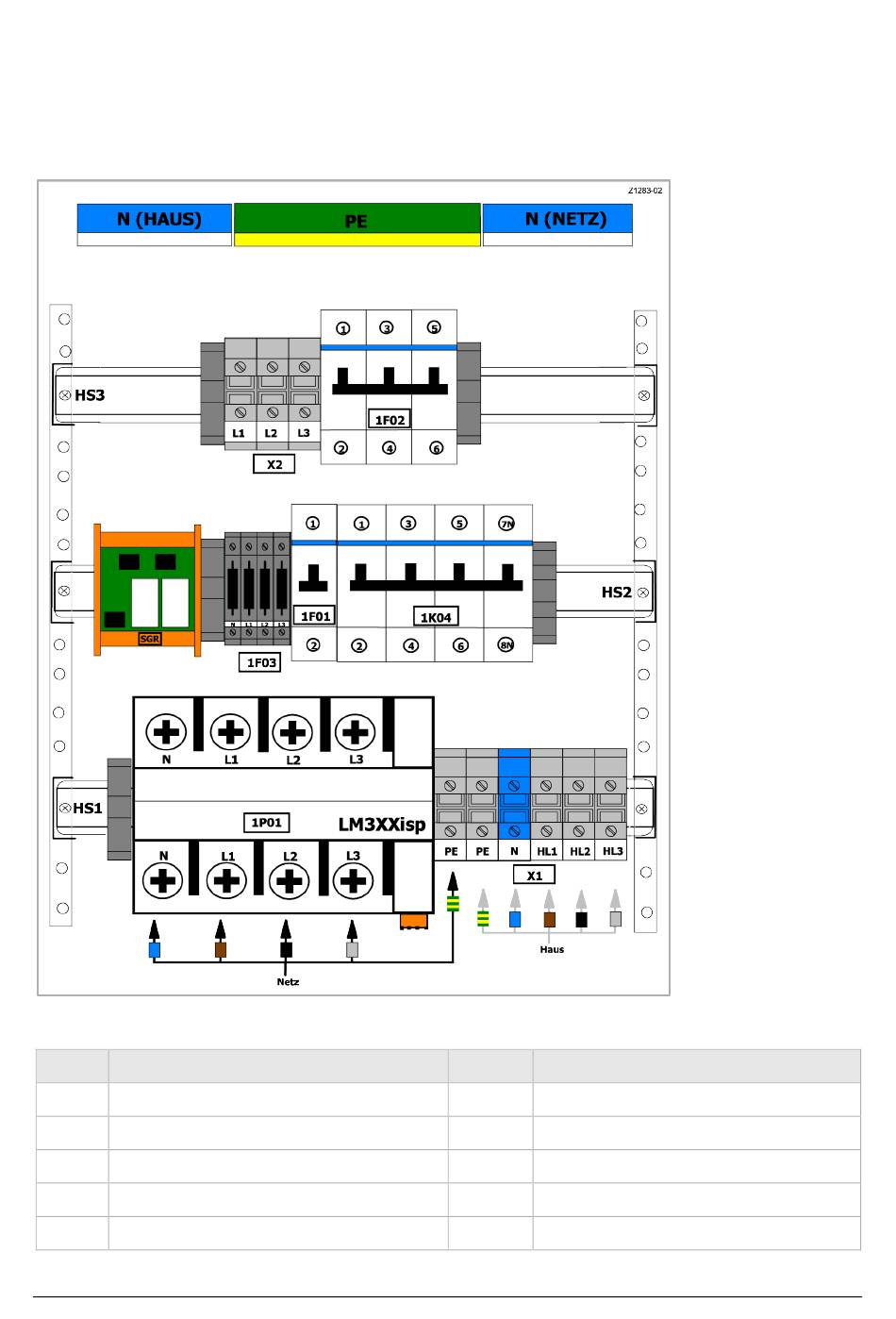

Abb. 51: Anschluss- und Belegungsplan LM3pXXisp (Schema)
Pos.

Beschreibung

[1F01] Versorgung intern
[1F02] Wechselrichter E3/DC
[1F03] Spannungsmessung Wechelrichter
[X1] Anschluss Haus
[X2] Anschluss Zähler
78 S10 X 81xxx | V1.10
Pos. Beschreibung
[1P01] Leistungsmesser
[1K04] Trennschalter Haus/Netz
