Komponenten der Batteriemontage

1.1

Batteriemodul DCB-ZAH

1.1.1

Detailansicht

Hinweis:
In der folgenden Abbildung ist das Batteriemodul liegend dargestellt. Im
S10 X COMPACT werden die Batteriemodule hochkant eingebaut.
Die Batterieanschlüsse zeigen nach vorne, der Plus-Pol nach oben.

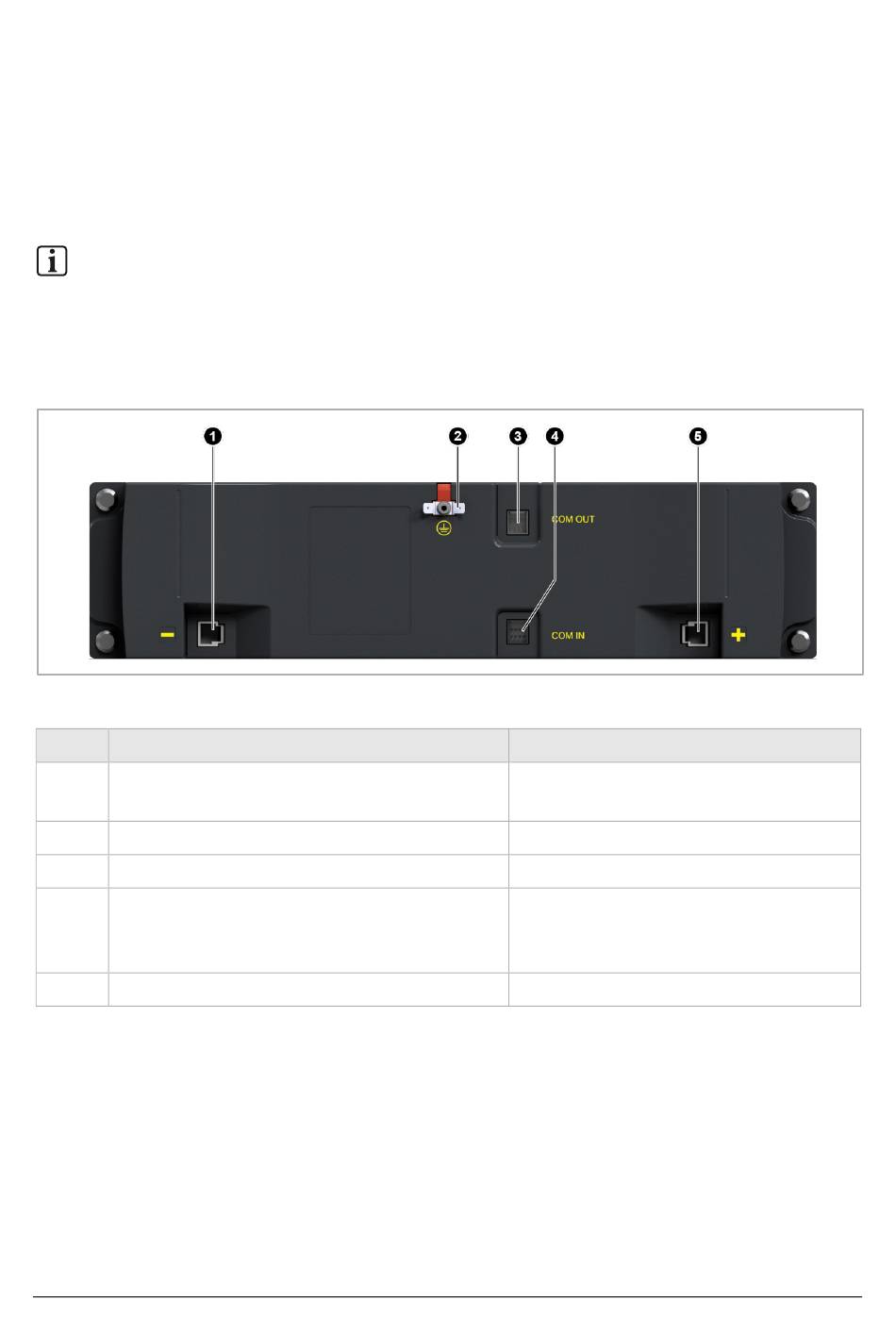

Abb. 1: Batteriemodul DCB-ZAH – Ansicht Frontseite
Pos. Beschreibung
[1] Minus-Buchse (schwarz): für Batterie-
Leistungskabel
[2] Erdung
[3] COM OUT
[4] COM IN
[5] Plus-Buchse (rot): für Batterie-Leistungskabel
DCB-ZAH – Batterie-Installationsanleitung
Funktion
Laden/Entladen
Potentialausgleich
Kommunikation mit nächster Batterie
Kommunikation mit vorheriger Batterie
Die erste Batterie kommuniziert mit
dem BMS.
Laden/Entladen
