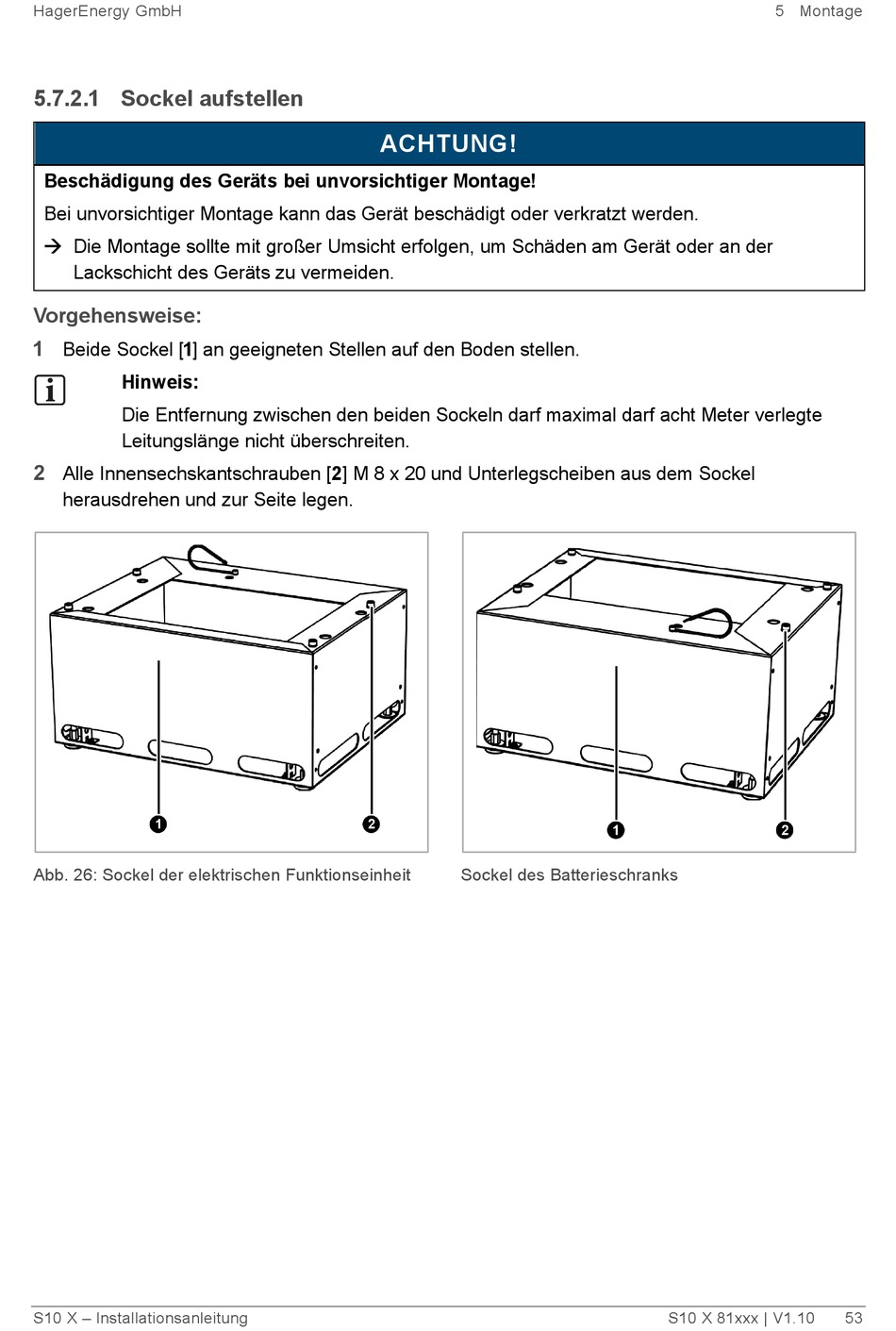

5.7.2.1 Sockel aufstellen

Beschädigung des Geräts bei unvorsichtiger Montage!
Bei unvorsichtiger Montage kann das Gerät beschädigt oder verkratzt werden.
 Die Montage sollte mit großer Umsicht erfolgen, um Schäden am Gerät oder an der
Lackschicht des Geräts zu vermeiden.
Vorgehensweise:
1
Beide Sockel [1] an geeigneten Stellen auf den Boden stellen.
Hinweis:
Die Entfernung zwischen den beiden Sockeln darf maximal darf acht Meter verlegte
Leitungslänge nicht überschreiten.
2
Alle Innensechskantschrauben [2] M 8 x 20 und Unterlegscheiben aus dem Sockel
herausdrehen und zur Seite legen.
Abb. 26: Sockel der elektrischen Funktionseinheit
S10 X – Installationsanleitung
ACHTUNG!
Sockel des Batterieschranks
5 Montage
S10 X 81xxx | V1.10 53
