Batterieanschlussleitung Power_Hvb_Bat (Be-K1320) Anschließen - E3/DC S10 X Installationsanleitung

7 Batteriemontage und -installation
7.6.7 Batterieanschlussleitung Power_HVB_BAT (BE-K1320)
anschließen
Das Kabel verbindet das BMS mit dem Plus-Pol der obersten Batterie und dem Minus-Pol der
untersten Batterie.
Vorgehensweise:
1
Den Stecker mit der Bezeichnung HVB der Batterieanschlussleitung [8] in die Buchse B+ B-
des BMS stecken.
2
Den roten Stecker mit der Bezeichnung BAT PLUS der Batterieanschlussleitung [8] in die rote
Buchse des Plus-Pols der obersten Batterie stecken.
3
Den schwarzen Stecker mit der Bezeichnung BAT MINUS der Batterieanschlussleitung [8] in
die schwarze Buchse des Minus-Pols der untersten Batterie stecken.

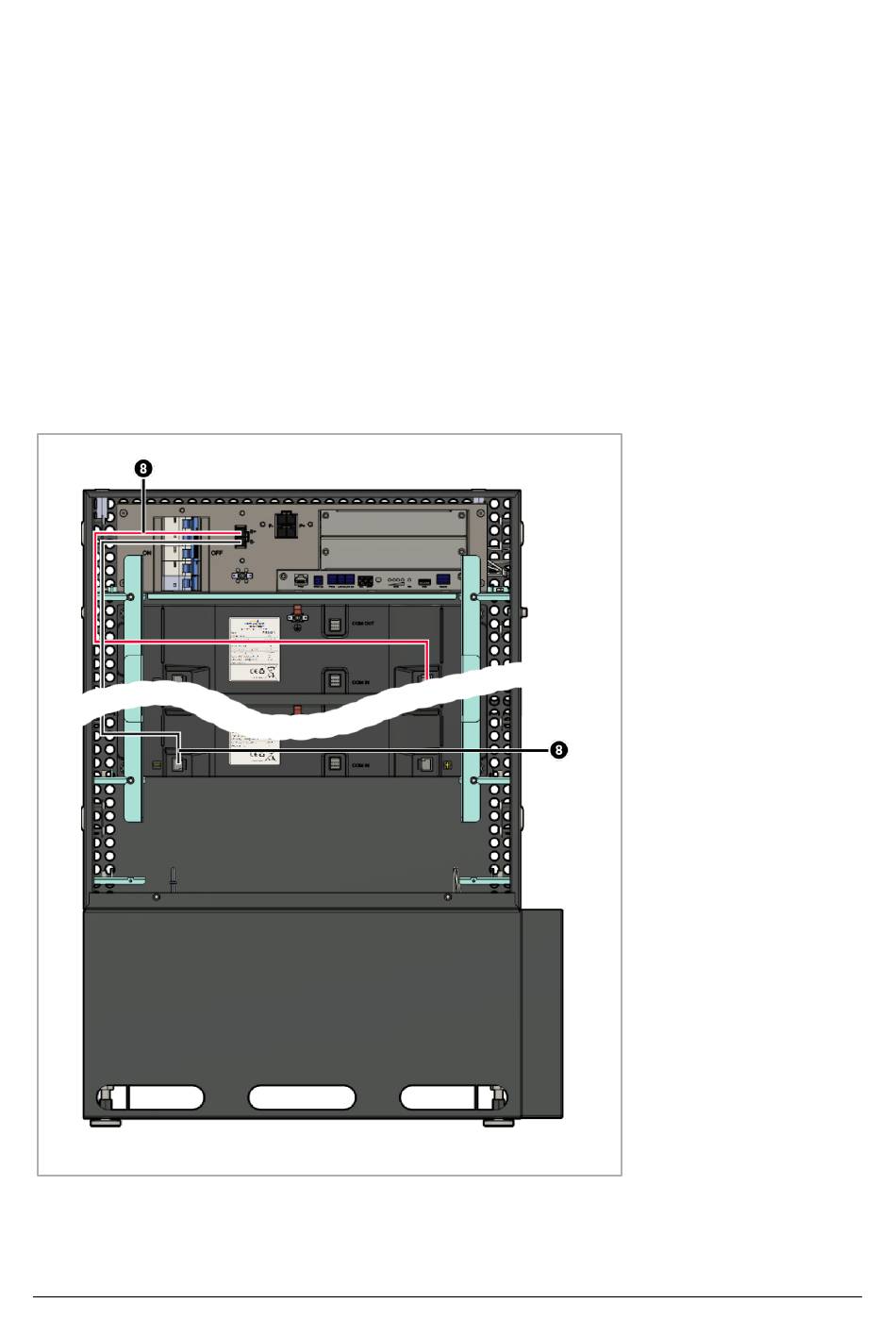

Abb. 106: Batterieanschlussleitung anschließen
