5 Montage
Verletzungsgefahr durch scharfe Kanten!
Scharfe Kanten im Gerät können zu Handverletzungen führen.
 Tragen Sie Handschuhe, um Verletzungen durch scharfe Kanten zu
5.2

Abmessungen

Hinweis:
Die Aufstellung des Batterieschranks erfolgt rechts von der elektrischen
Funktionseinheit.
5.2.1 Abmessungen elektrische Funktionseinheit und Batterieschrank
nebeneinander aufgestellt

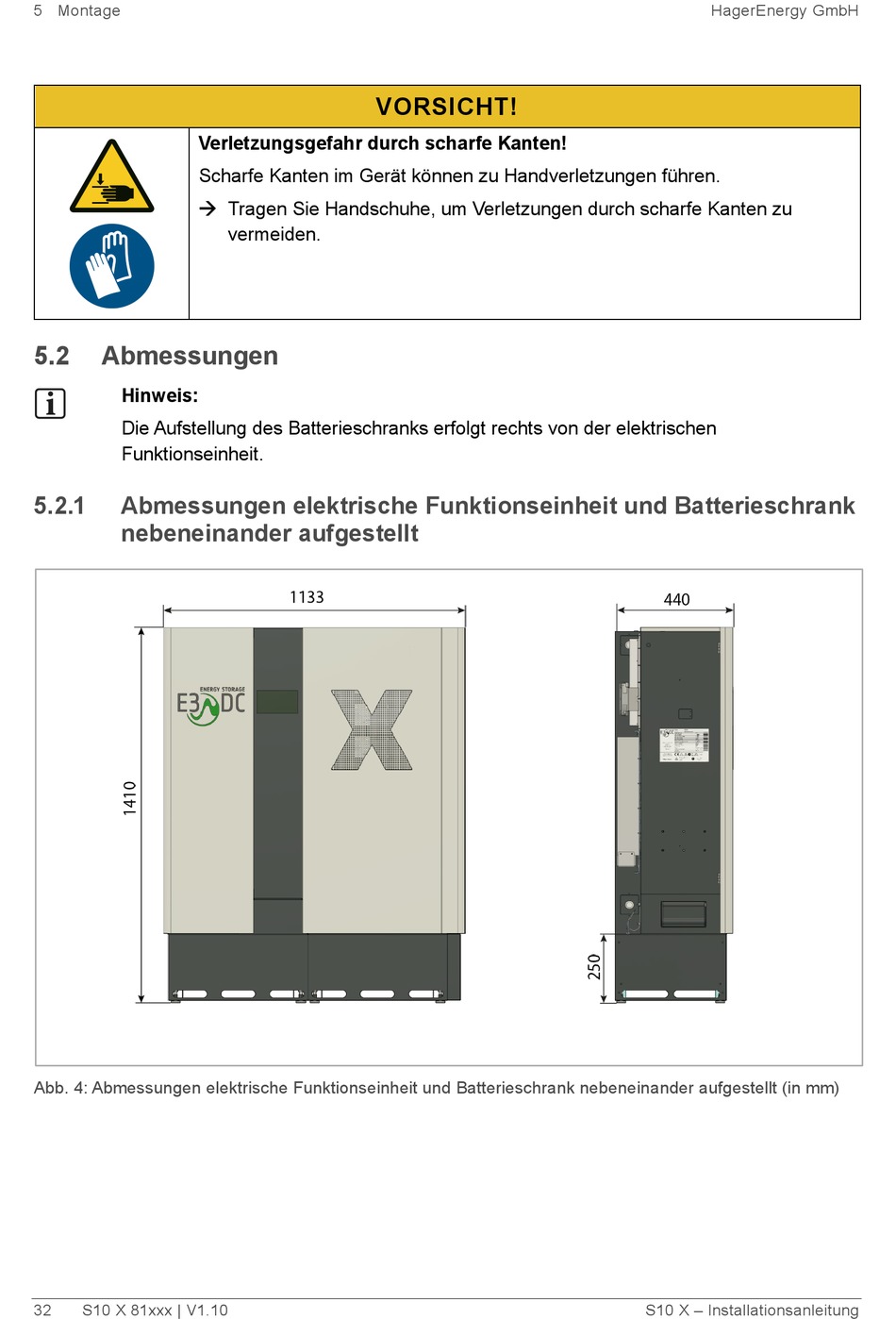

Abb. 4: Abmessungen elektrische Funktionseinheit und Batterieschrank nebeneinander aufgestellt (in mm)
32 S10 X 81xxx | V1.10
VORSICHT!
vermeiden.
HagerEnergy GmbH
S10 X – Installationsanleitung
