5 Montage
3
Das Sockelanbauteil [2] auf die Linsenkopfschrauben stecken und nach unten drücken.
4
Mit einem Torx-Schraubendreher (T20) die Linsenkopfschrauben festziehen.

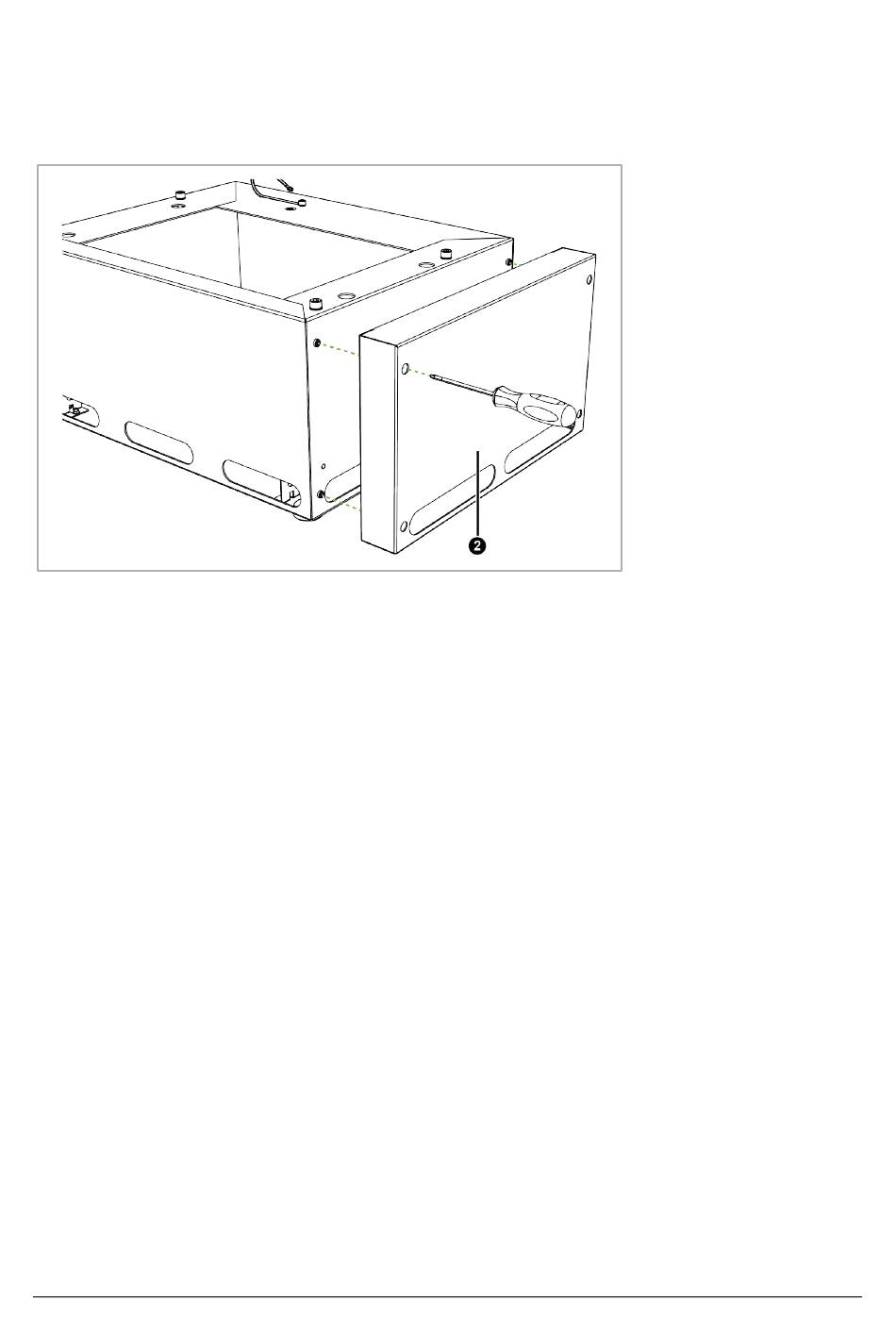

Abb. 40: Sockelanbauteil festziehen (Abbildung ohne Funktionseinheit/Batterieschrank)
5.7.5 Scharniertür des Gehäuses anbringen und erden
Die Scharniertür verschließt den AC-Anschlussraum. Sie ist mit zwei Scharnieren versehen, die
am Gehäuse der elektrischen Funktionseinheit befestigt werden müssen.
Vorgehensweise:
1
Die beiden Scharniere [1] der Tür aufklappen.
2
Die Bolzen mit den aufgeschraubten Muttern [2] des oberen und unteren Scharniers durch die
jeweiligen Langlöcher des Gehäuses der elektrischen Funktionseinheit führen.
3
Die Tür vorsichtig absenken.
4
Die Muttern anziehen.
5
Das links am Gehäuse befestigte PE-Kabel mit der mitgelieferten Zylinderkopfschraube [3] an
der Gehäusetür (unterhalb des oberen Scharniers) befestigen.
