5 Montage
5.8 PE-Verkabelungen vornehmen/prüfen
5.8.1

Sockel mit Batterieschrank erden

Vorgehensweise:
1
Die entnommene PE-Leitung [1] (siehe Kapitel 5.7.1.1 „Sockel aufstellen", S. 41) wieder
montieren.
2
Die Sechskantmutter M 5 [2] lösen und abnehmen.
3
Den zweiten Ringkabelschuh der PE-Leitung [1] auf den Erdungsbolzen stecken.
4
Die Sechskantmutter [2] wieder aufsetzen und festziehen.

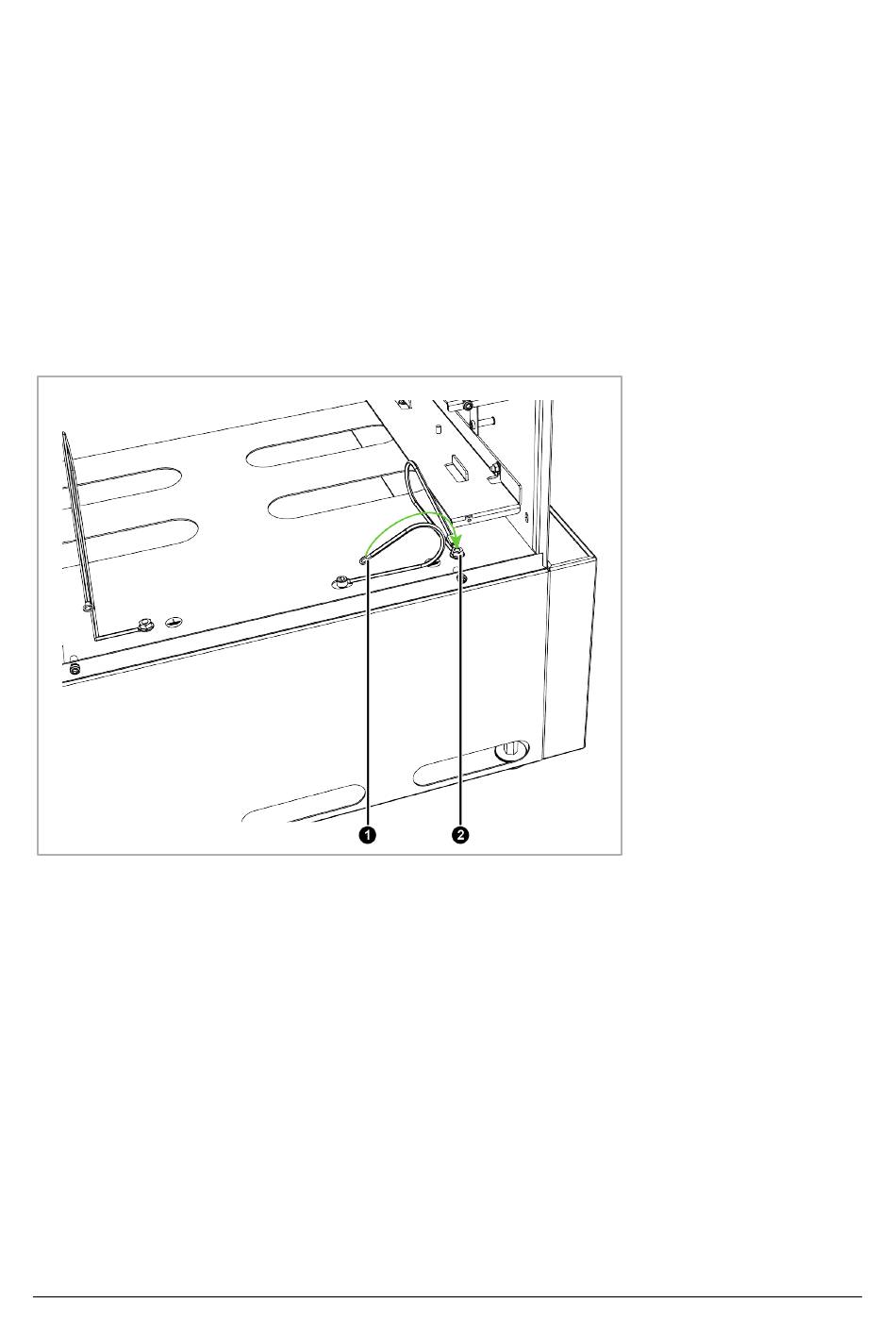

Abb. 42: PE-Leitung an Sockel montieren
