5.7.1.4 Elektrische Funktionseinheit und Batterieschrank
miteinander verbinden
Vorgehensweise:
1
Die drei Innensechskantschrauben M 6 x 12 [1] und die Unterlegscheiben an der rechten Seite
des Batterieschranks herausdrehen.
2
Die drei Innensechskantschrauben an der linken Innenseite des Batterieschranks einstecken
und mit der elektrischen Funktionseinheit verschrauben.
3
Die entnommenen Stopfen (siehe Kapitel 5.7.1.3 „Batterieschrank aufstellen", S. 46) in die
Löcher an der rechten Seite einstecken.

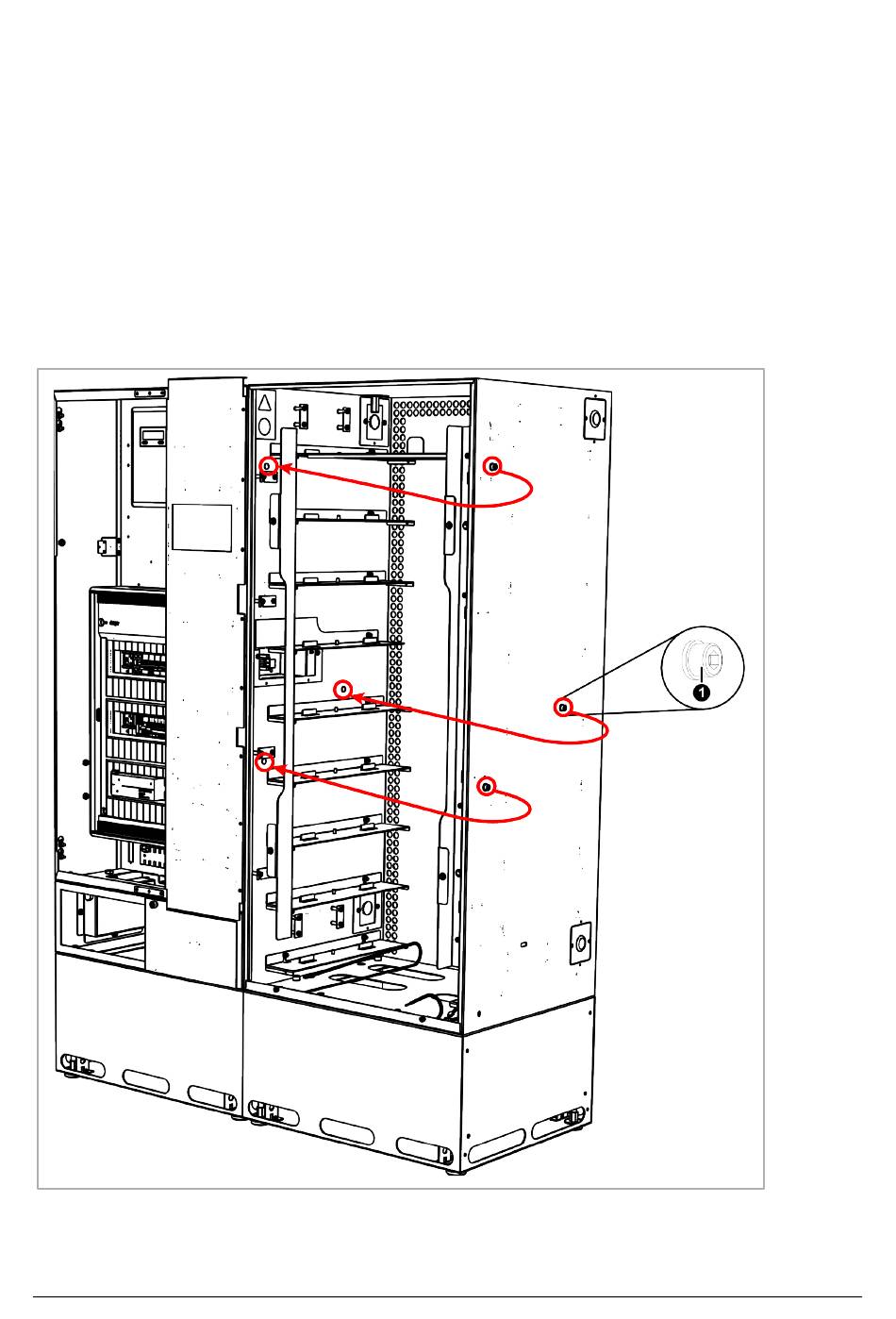

Abb. 24: Elektrische Funktionseinheit und Batterieschrank verbinden
