5 Montage
5.8.3

Elektrische Funktionseinheit mit Sockel erden

•
Den Ringkabelschuh [1] des PE-Kabels mit dem Erdungsbolzen [2] der elektrischen
Funktionseinheit verbinden.

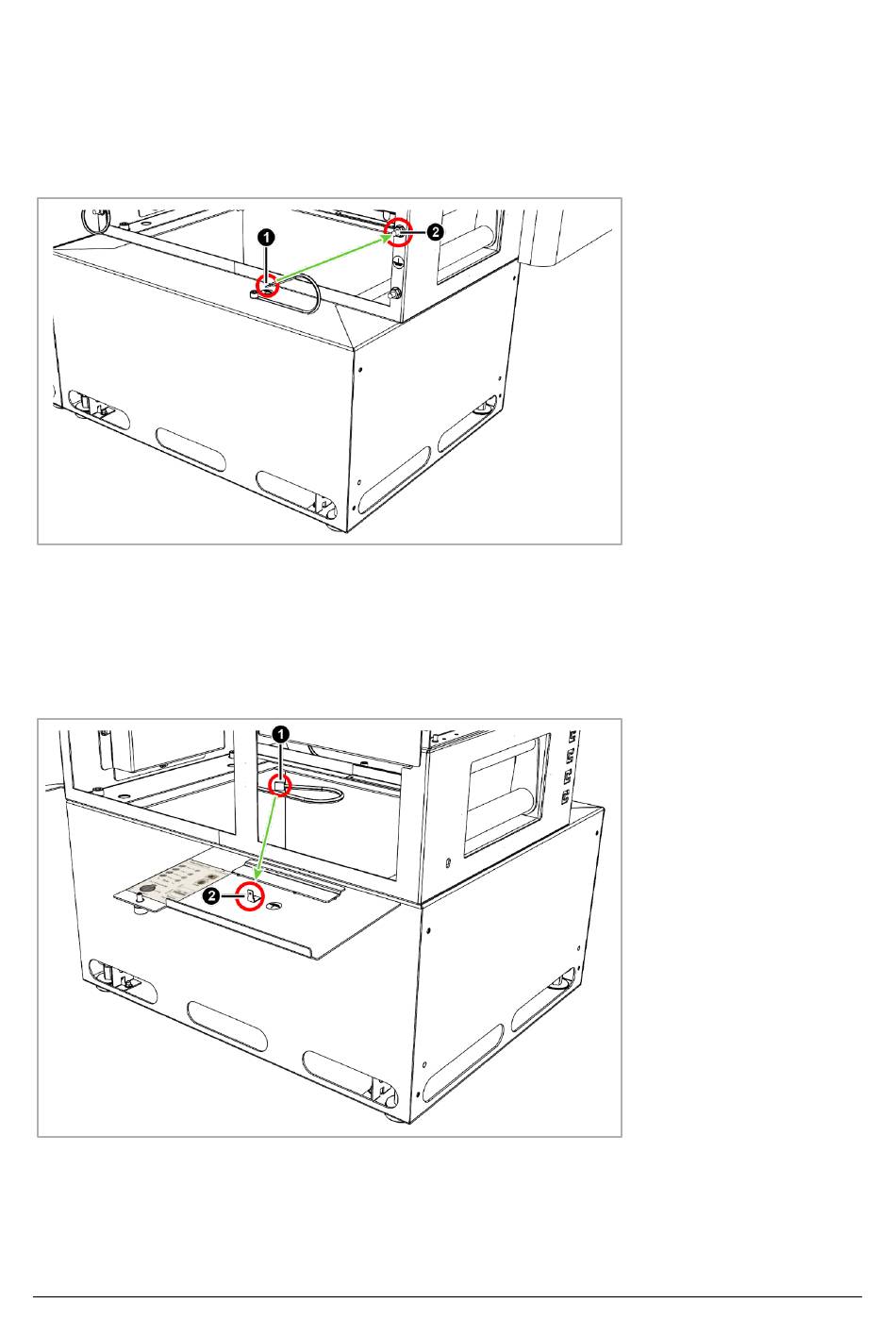

Abb. 45: Batterieschrank mit Sockel der elektrischen Funktionseinheit erden (Ansicht von der Rückseite)
5.8.4 Erdung der Blende des Sockels prüfen
•
Prüfen, ob der Flachstecker [1] auf der Flachsteckzunge [2] der Blende steckt.
–
Dazu die Rändelmutter der Blende aufdrehen und die Blende öffnen.
Abb. 46: Erdung der Blende des Sockels prüfen
